THE BrixMeister ys

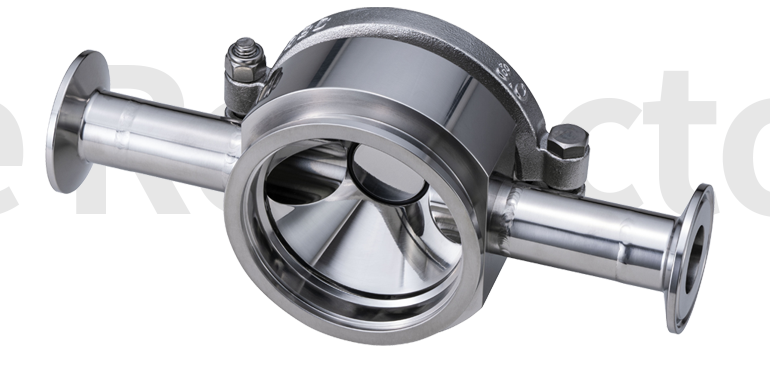

管道配件
管道配件

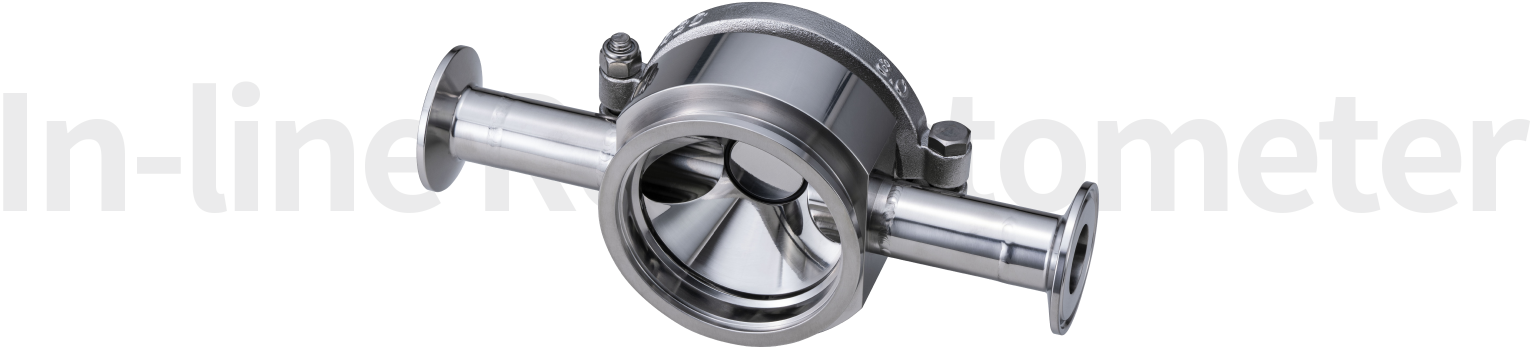

在線濃度計

管道配件

樣品入口列表

型號

直型

套圈（帶擋板）

直型套圈（帶擋板）

直型

法蘭（帶蓋板）

直型法蘭（帶蓋板）

直型

螺絲（帶擋板）

直型螺絲（帶擋板）

L型

孔特拉

L型孔特拉

L型

法蘭

L型法蘭

L型

擰緊

L型擰緊

旁路

軟管接頭 12mmΦ

軟管接頭 12mmΦ

旁路

軟管接頭 12mmΦ

軟管接頭 12mmΦ

旁路

三管接頭 12mmΦ

三管接頭 12mmΦ

旁路

卡套 10mmΦ

卡套 10mmΦ

旁路

卡套 10mmΦ

卡套 10mmΦ

尺碼表

JIS G3447 / IDF（套圈/螺丝）
尺寸 外徑 內徑
1.0S 25.4 23.0
1.25S 31.8 29.4
1.5S 38.1 35.7
2.0S 50.8 47.8
2.5S 63.5 59.5
3.0S 76.3 72.3
3.5S 89.1 85.1
4.0S 101.6 97.6
4.5S 114.3 108.3
JIS G3459（法蘭）
尺寸 外徑 內徑
20A 27.2 23.0
25A 34.0 28.4
32A 42.7 37.1
40A 48.6 43.0
50A 60.5 54.9
65A 76.3 70.3
80A 89.1 83.1
90A 101.6 95.6
100A 114.3 108.3

（長度單位：mm）

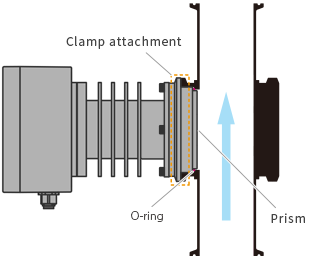

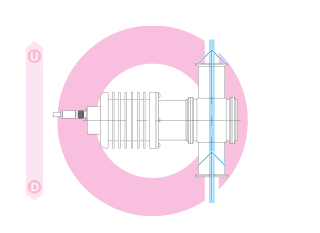

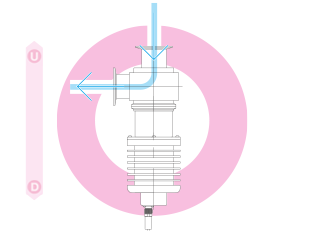

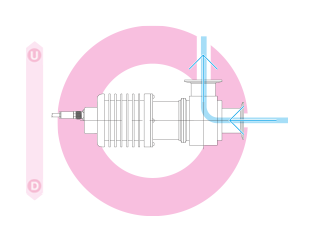

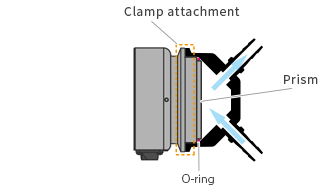

正確的安裝方法

樣本輸入

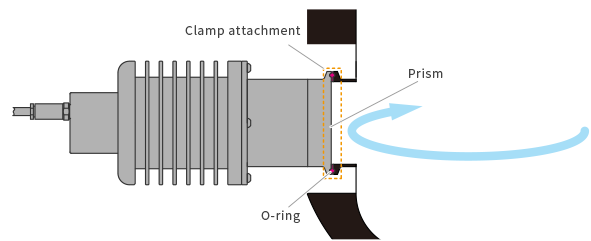

檢測部分

帶盲板的直轴套 例子 : CM-800α

帶盲板的直轴套

軟管接頭 例：CM-BASEα

軟管接頭 軟管接頭

·夹钳

·夹钳

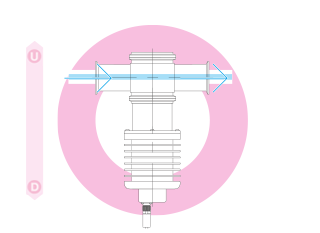

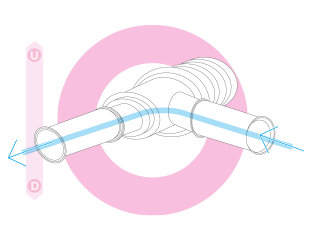

・安装示例

・安装示例

※样品流向 ※样品流向

安装示例 存款的 : PRM-TANKα(FER)

安装示例

產品詳情

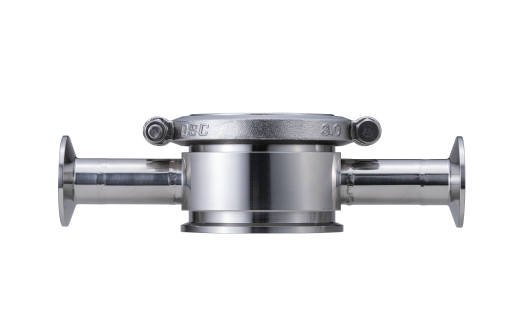

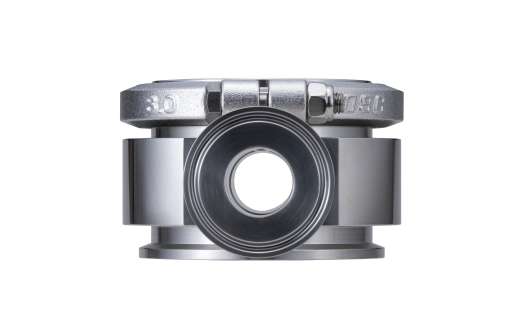

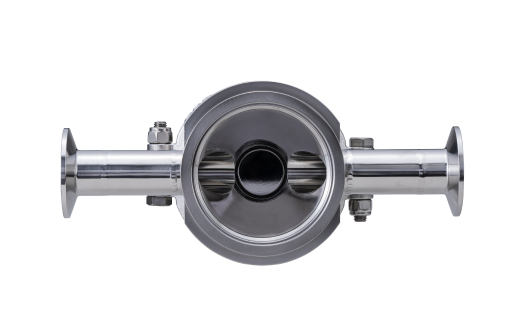

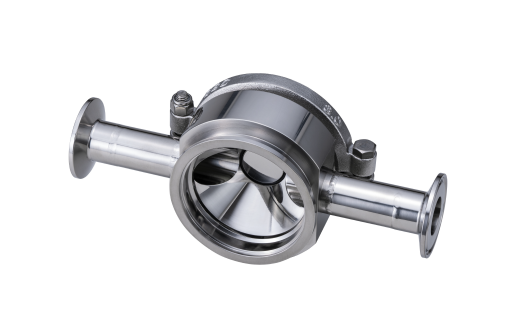

[ RE-67511 1S 帶盲板的直轴套]

〇 簡化尺寸

簡化尺寸

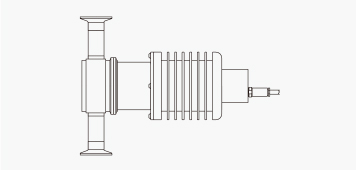

〇 連接示例 (PRM-100α)

連接示例
RE-67511
  • RE-67511
  • RE-67511
  • RE-67511
  • RE-67511

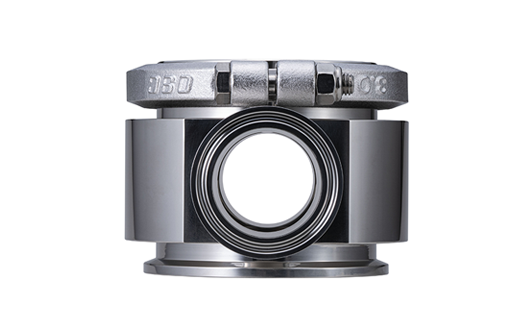

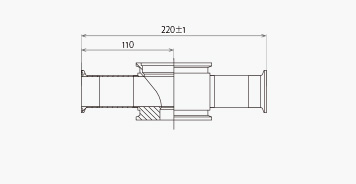

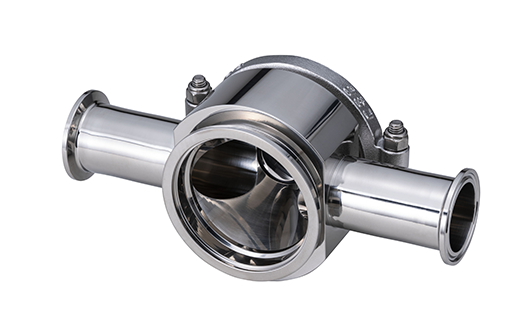

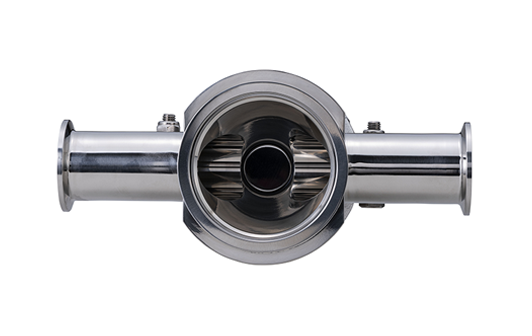

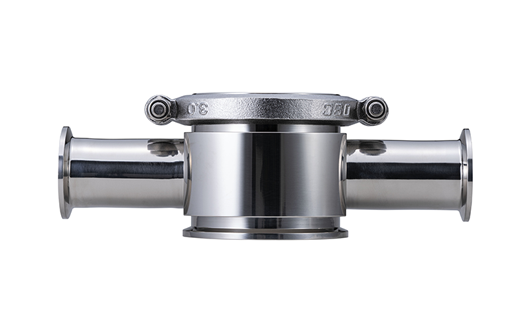

[ RE-67512 1.5S 直套圈帶盲板 ]

〇 簡化尺寸

簡化尺寸

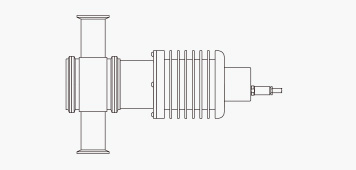

〇 連接示例 (PRM-100α)

連接示例
RE-67512
  • RE-67512
  • RE-67512
  • RE-67512
  • RE-67512

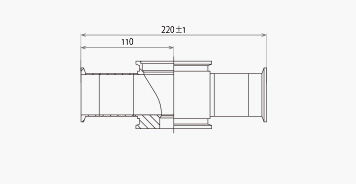

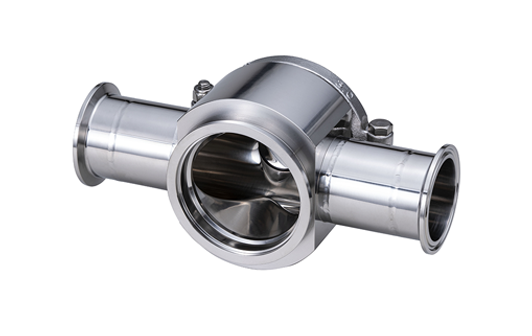

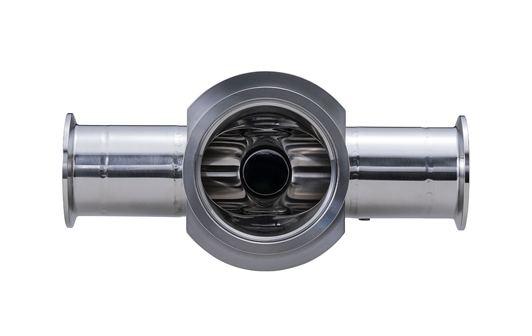

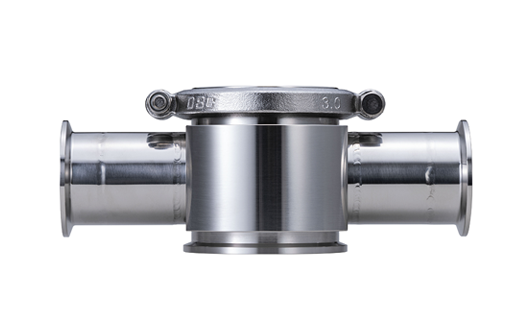

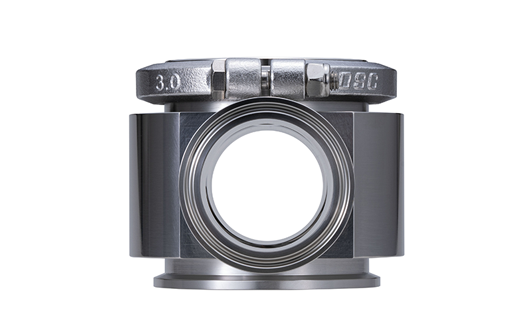

[ RE-67521　　2S直套圈，帶盲板 ]

〇 簡化尺寸

簡化尺寸

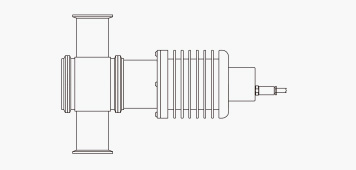

〇 連接示例 (PRM-100α)

連接示例
RE-67521
  • RE-67521
  • RE-67521
  • RE-67521
  • RE-67521

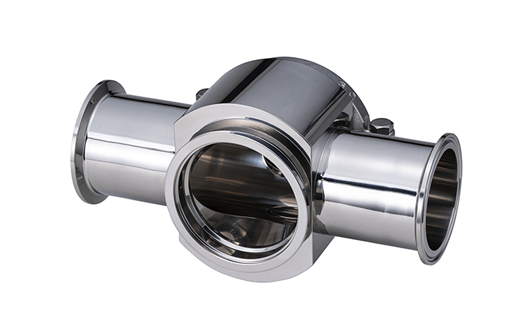

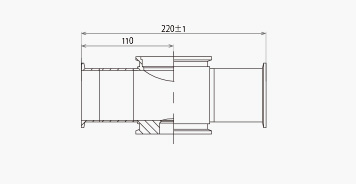

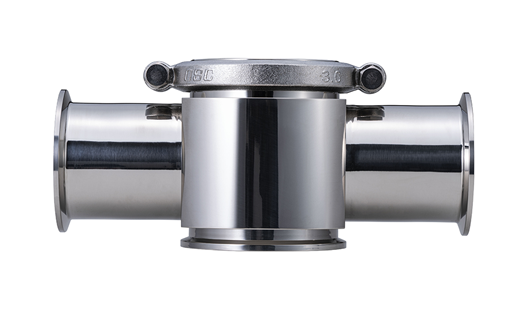

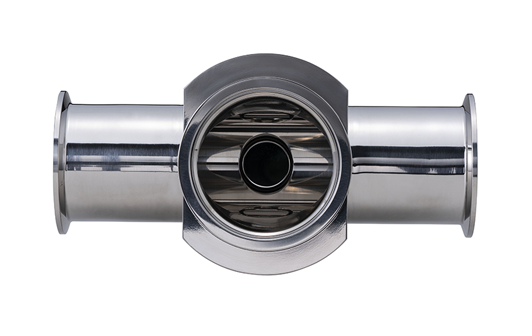

[ RE-67522 2.5S 直套圈帶盲板 ]

〇 簡化尺寸

簡化尺寸

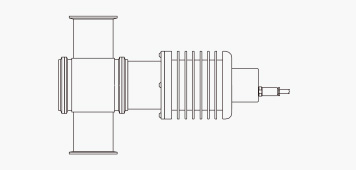

〇 連接示例 (PRM-100α)

連接示例
RE-67522
  • RE-67522
  • RE-67522
  • RE-67522
  • RE-67522

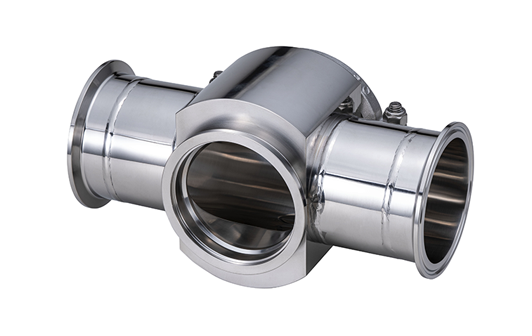

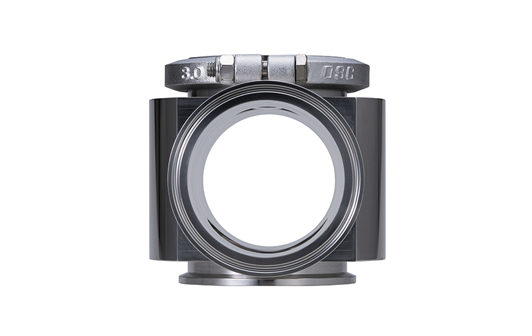

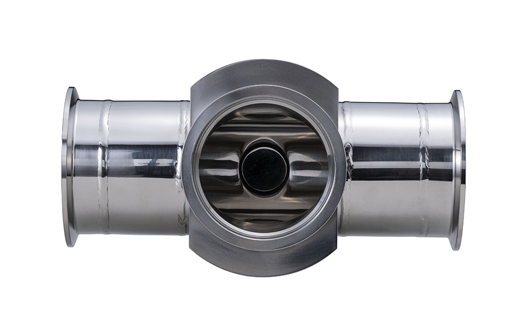

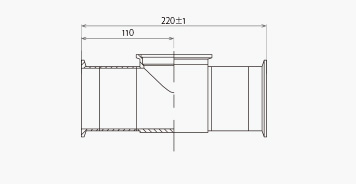

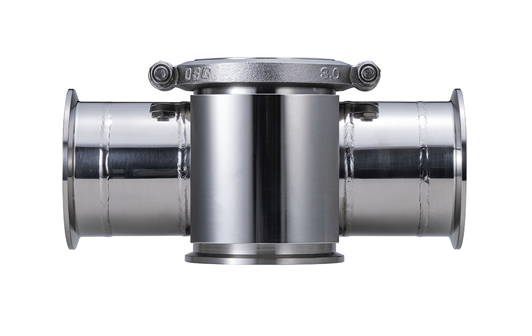

[ RE-67531 直套圈，帶盲板 ]

〇 簡化尺寸

簡化尺寸

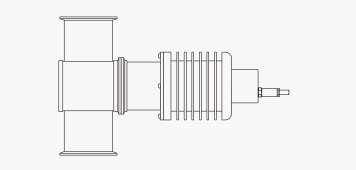

〇 連接示例 (PRM-100α)

連接示例
RE-67531
  • RE-67531
  • RE-67531
  • RE-67531
  • RE-67531

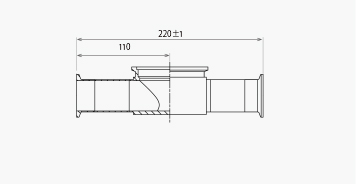

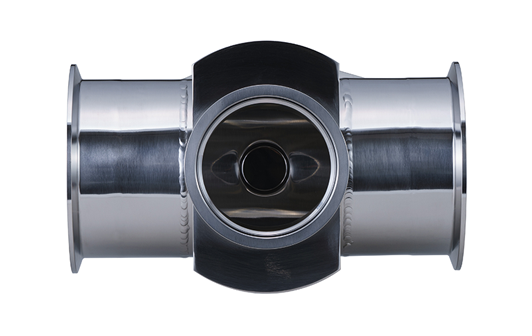

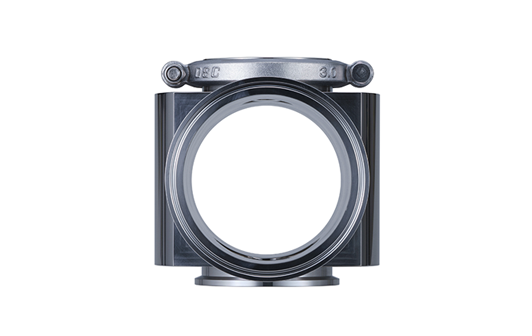

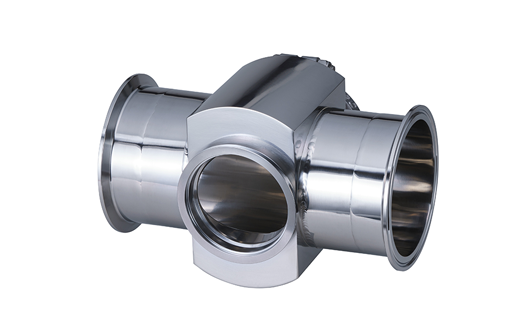

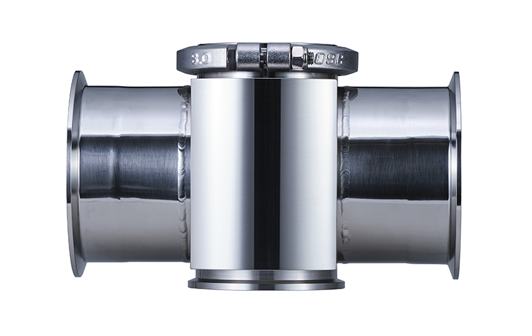

[ RE-67537 4S 直套圈，帶盲板 ]

〇 簡化尺寸

簡易寸法図 図面依頼中

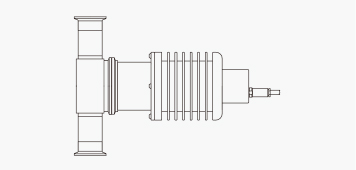

〇 連接示例 (PRM-100α)

接続例 図面依頼中
RE-67537
  • RE-67537
  • RE-67537
  • RE-67537
  • RE-67537

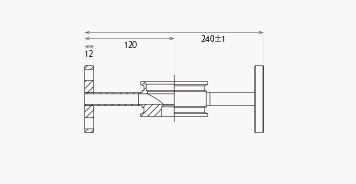

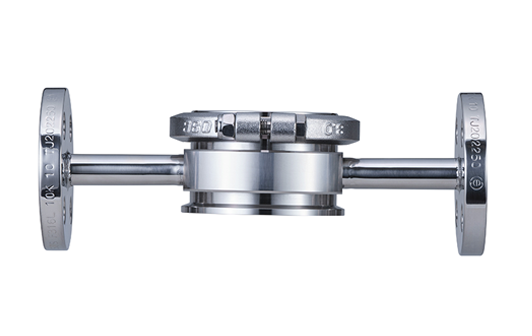

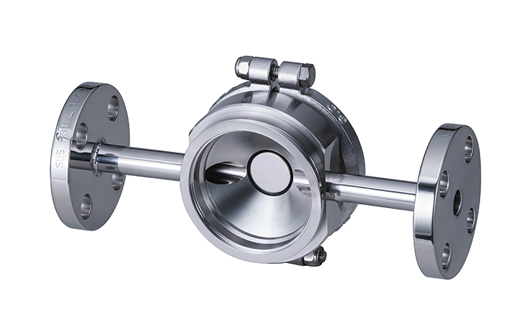

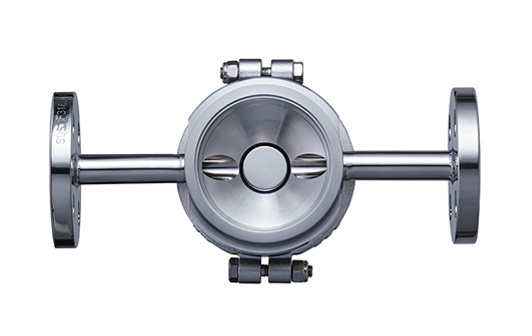

[ RE-67568 10A 直法蘭帶盲板 ]

〇 簡化尺寸

簡易寸法図 図面依頼中

〇 連接示例 (PRM-100α)

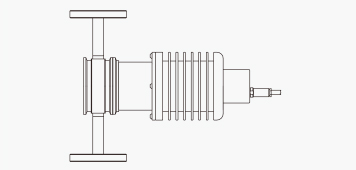

接続例 図面依頼中
RE-67568
  • RE-67568
  • RE-67568
  • RE-67568

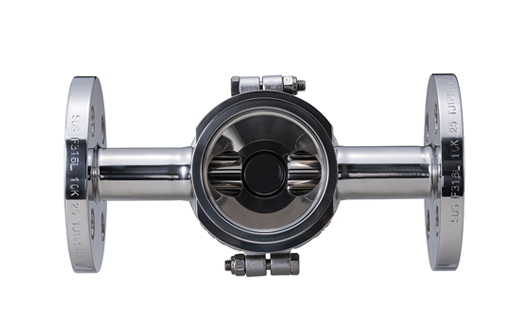

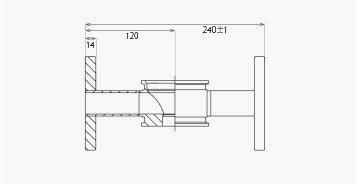

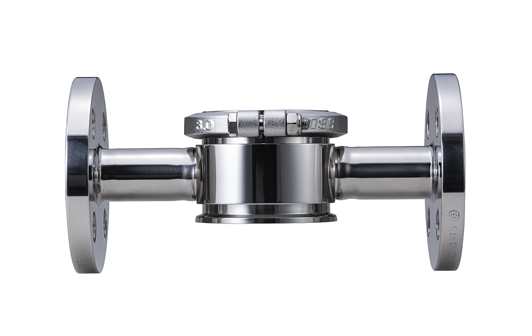

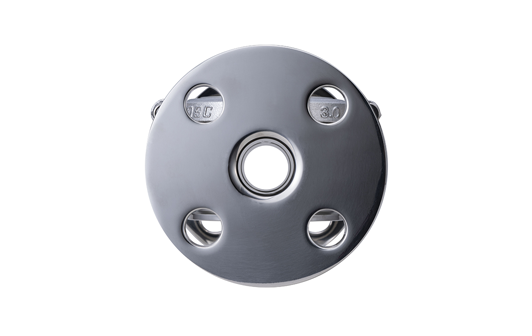

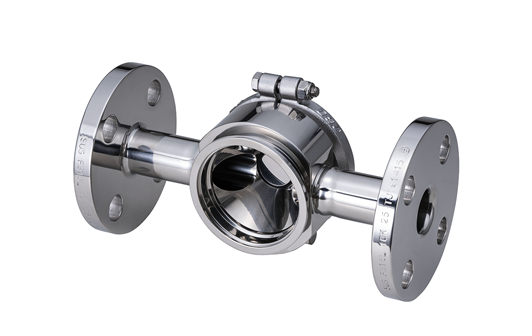

[ RE-67570 25A 直法蘭帶盲板]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

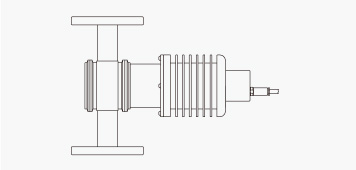

連接示例
RE-67570
  • RE-67570
  • RE-67570
  • RE-67570
  • RE-67570

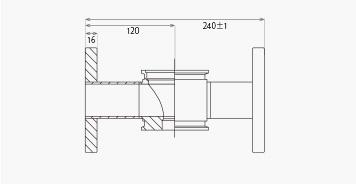

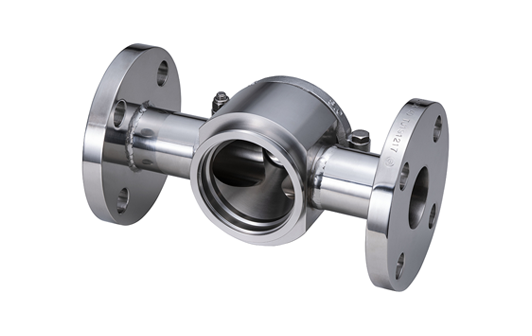

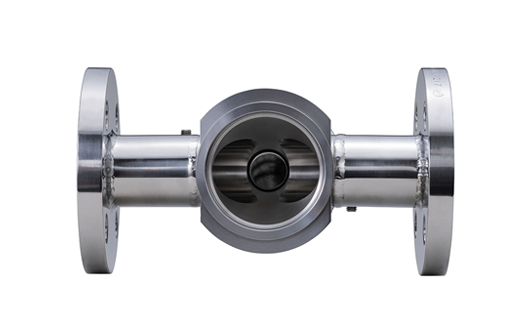

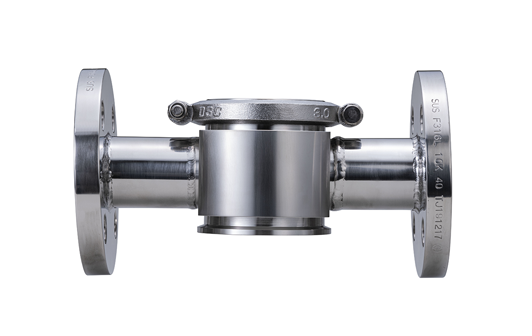

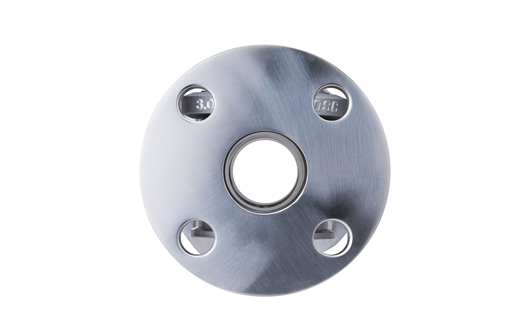

[ RE-67574 40A 直法蘭帶盲板 ]

〇 簡化尺寸

簡化尺寸

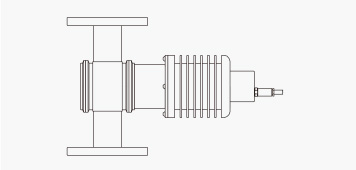

〇 連接示例 (PRM-100α)

連接示例
RE-67574
  • RE-67574
  • RE-67574
  • RE-67574
  • RE-67574

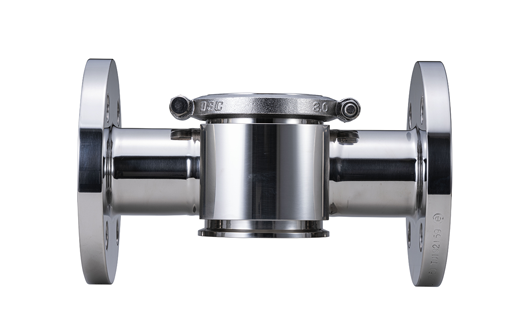

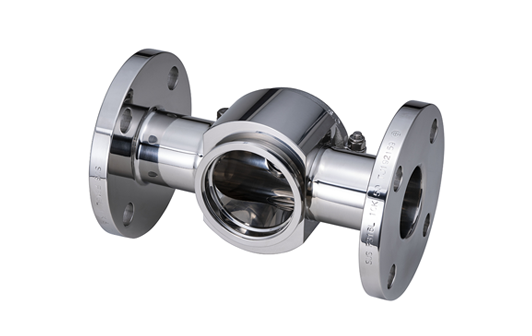

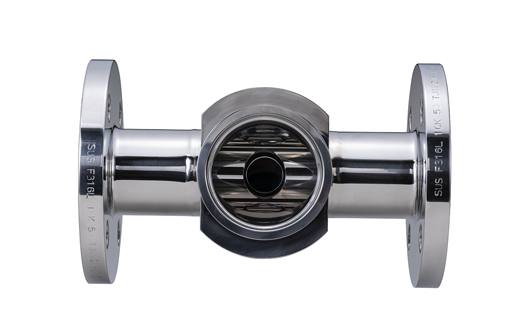

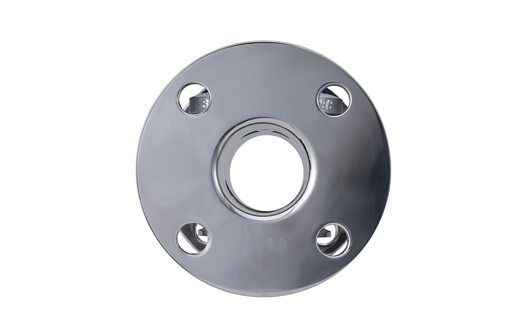

[ RE-67576 50A 直法蘭帶盲板 ]

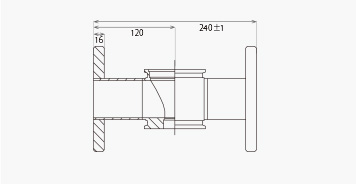

〇 簡化尺寸

簡化尺寸

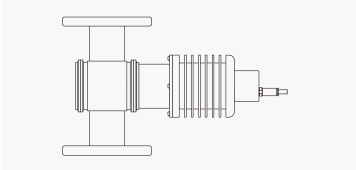

〇 連接示例 (PRM-100α)

連接示例
RE-67576
  • RE-67576
  • RE-67576
  • RE-67576
  • RE-67576

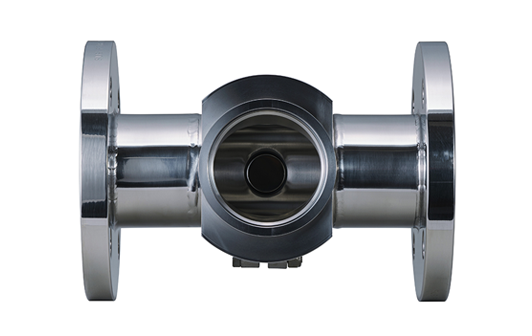

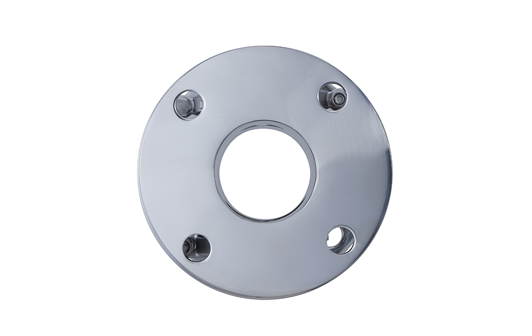

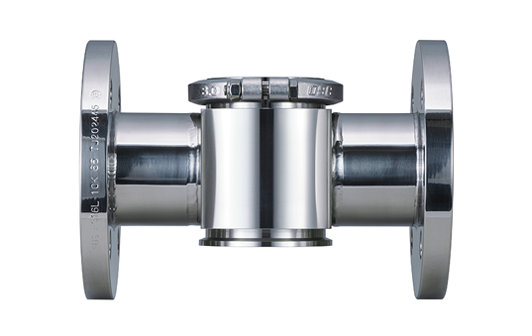

[ RE-67526 65A 直法蘭帶盲板 ]

〇 簡化尺寸

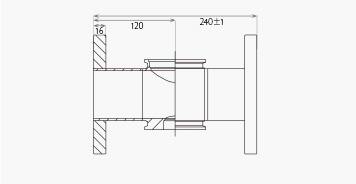

簡化尺寸

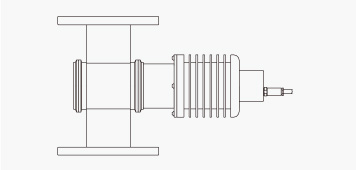

〇 連接示例 (PRM-100α)

連接示例

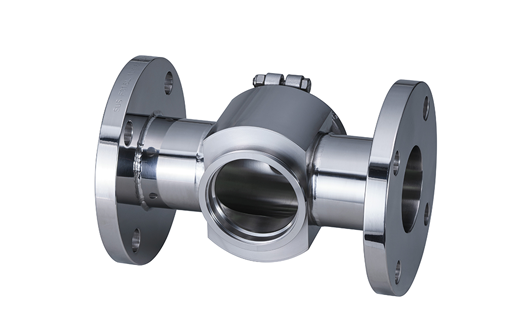

RE-67526
  • RE-67526
  • RE-67526
  • RE-67526
  • RE-67526

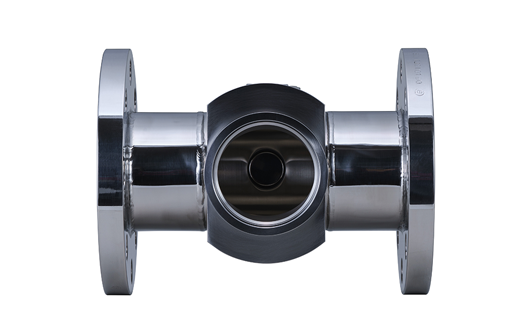

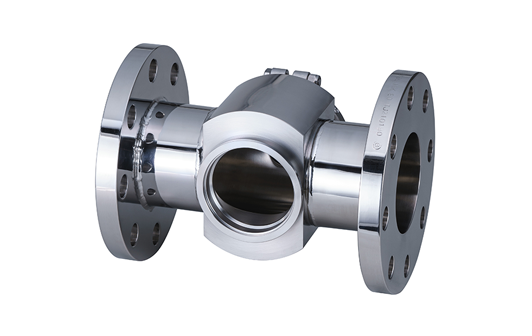

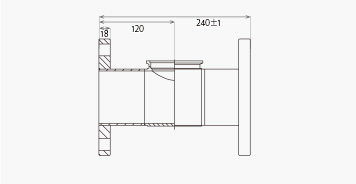

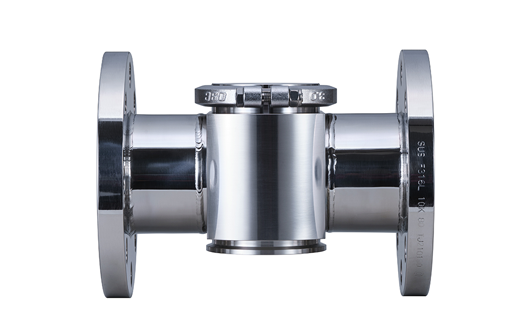

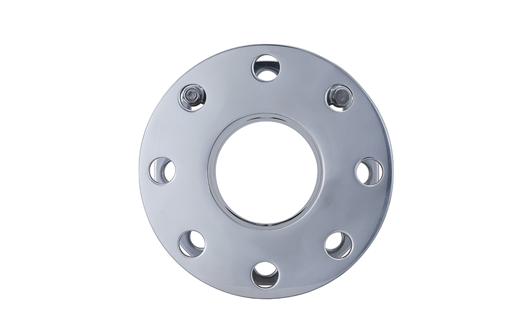

[ RE-67583 80A 直法蘭帶盲板 ]

〇 簡化尺寸

簡化尺寸

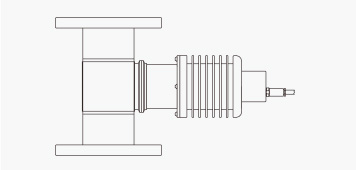

〇 連接示例 (PRM-100α)

連接示例
RE-67583
  • RE-67583
  • RE-67583
  • RE-67583
  • RE-67583

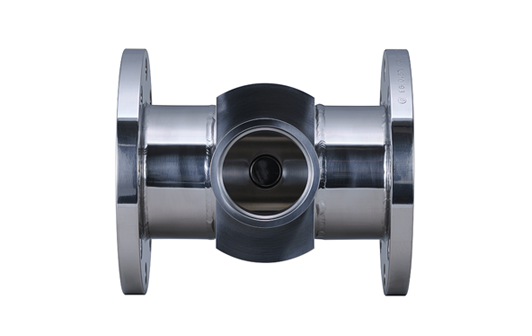

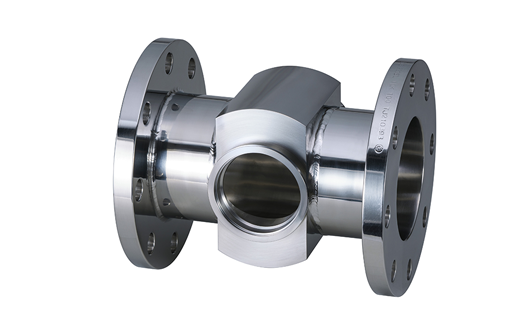

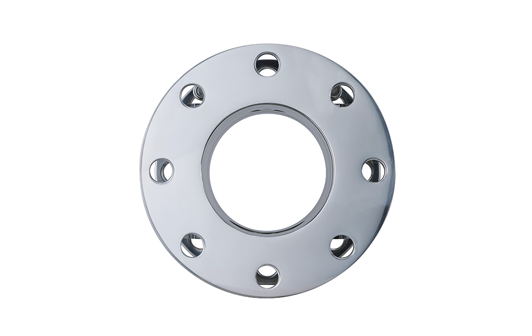

[ RE-67578 100A 直法蘭帶盲板 ]

〇 簡化尺寸

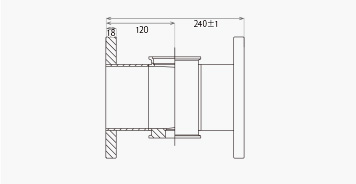

簡化尺寸

〇 連接示例 (PRM-100α)

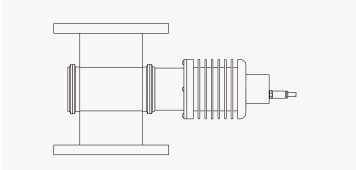

連接示例
RE-67578
  • RE-67578
  • RE-67578
  • RE-67578
  • RE-67578

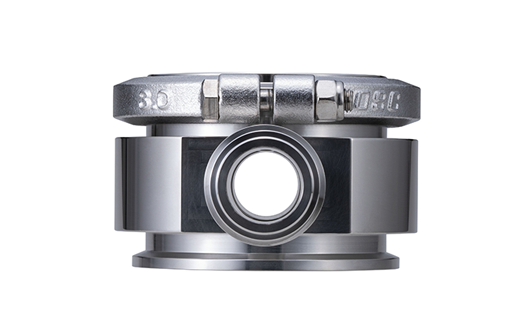

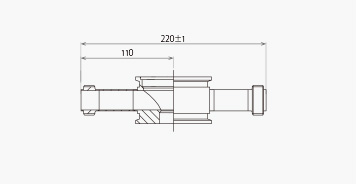

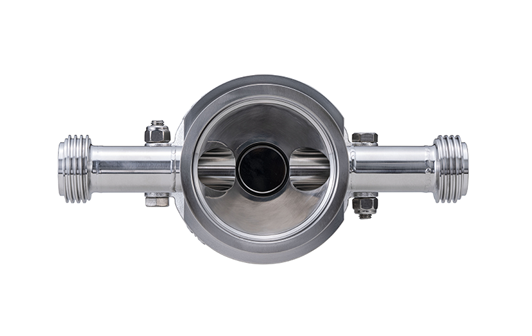

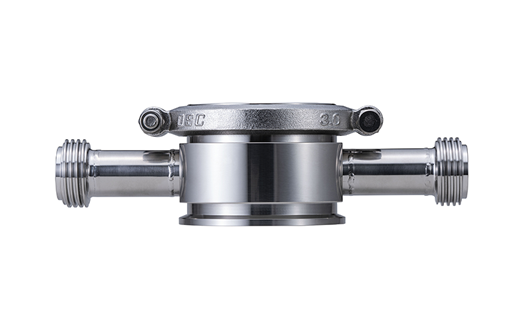

[ RE-67513 1S 直型螺丝帶盲板 ]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

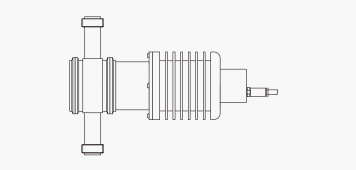

連接示例

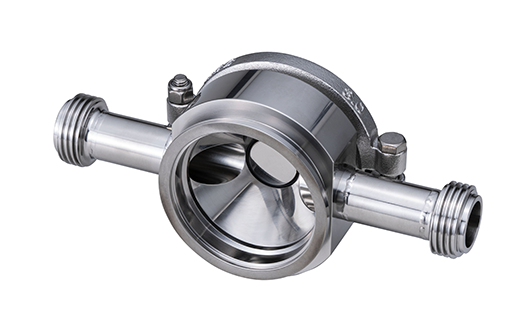

RE-67513
  • RE-67513
  • RE-67513
  • RE-67513
  • RE-67513

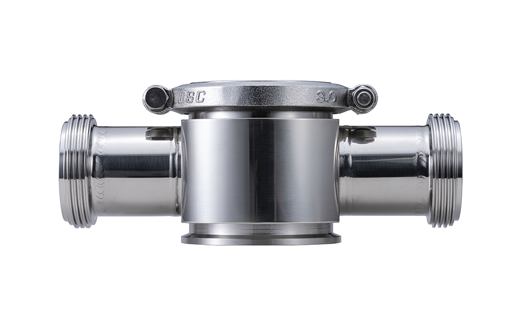

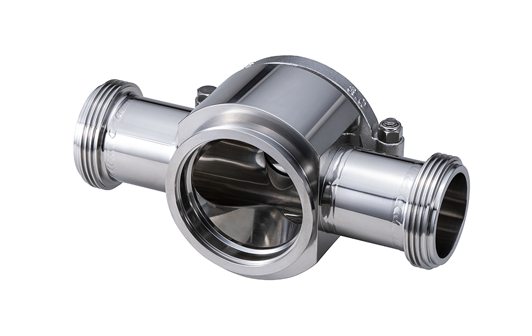

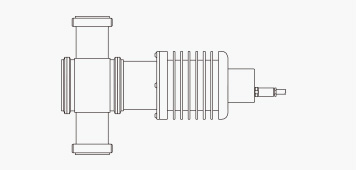

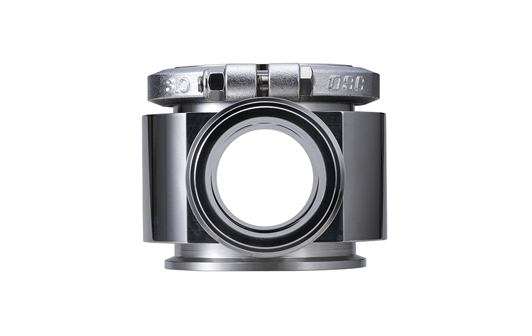

[ RE-67523 2S 直型螺丝帶盲板 ]

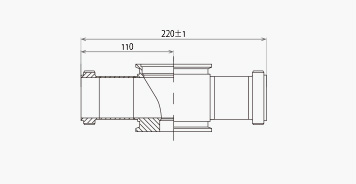

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例

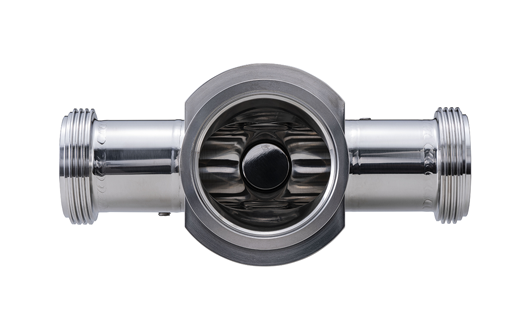

RE-67523
  • RE-67523
  • RE-67523
  • RE-67523
  • RE-67523

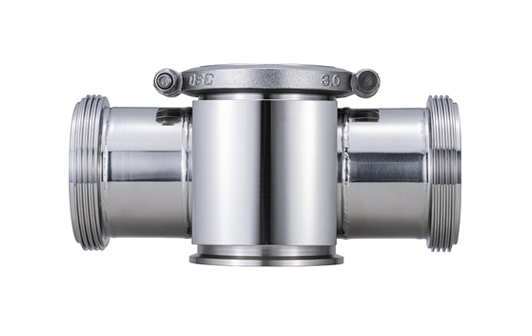

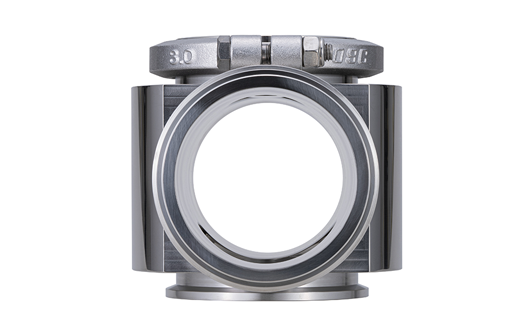

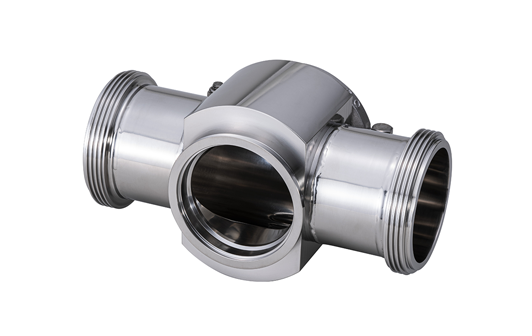

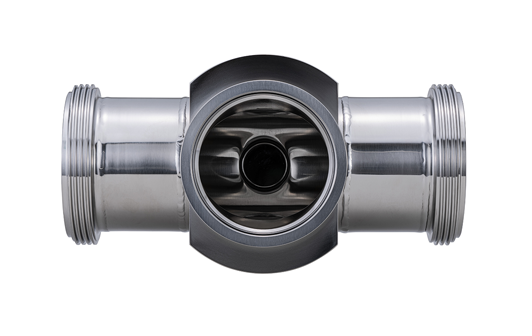

[ RE-67533 3S 直头螺丝帶盲板 ]

〇 簡化尺寸

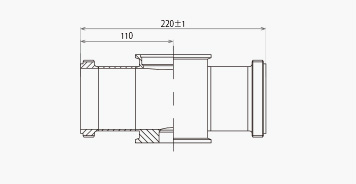

簡化尺寸

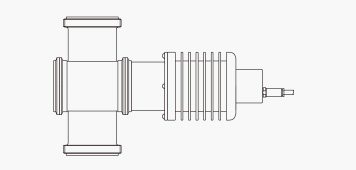

〇 連接示例 (PRM-100α)

連接示例
RE-67533
  • RE-67533
  • RE-67533
  • RE-67533
  • RE-67533

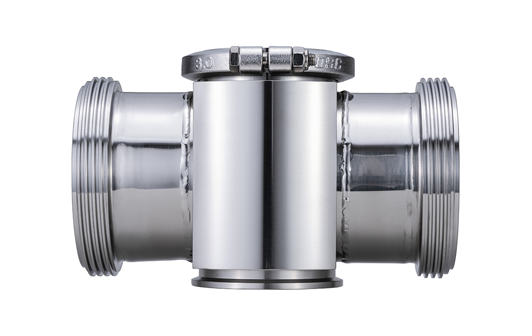

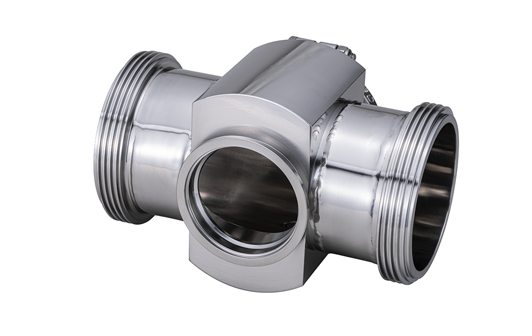

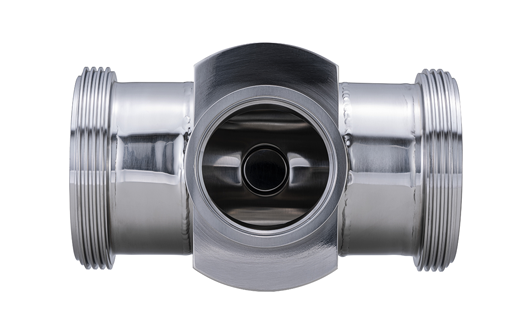

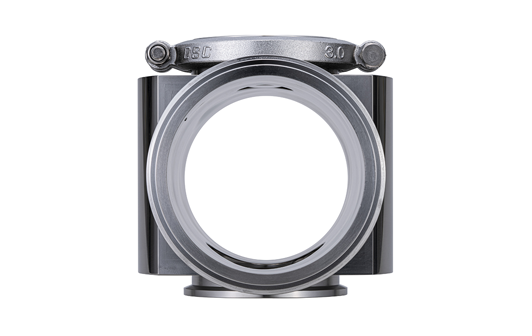

[ RE-67538 4S 直型螺丝帶盲板 ]

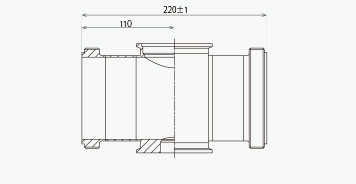

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

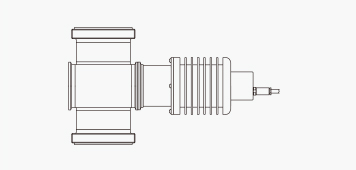

連接示例
RE-67538
  • RE-67538
  • RE-67538
  • RE-67538
  • RE-67538

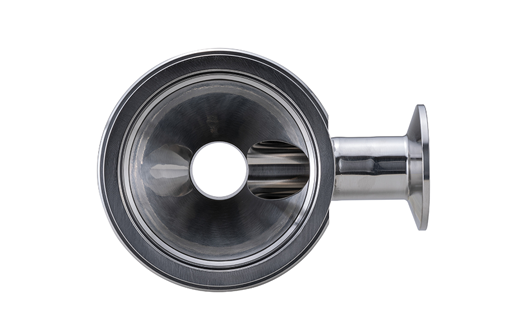

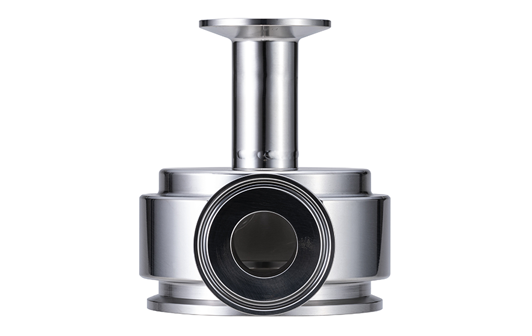

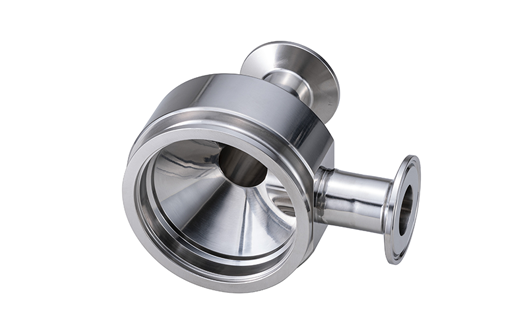

[ RE-67611　 1S L 型套圈 ]

〇 簡化尺寸

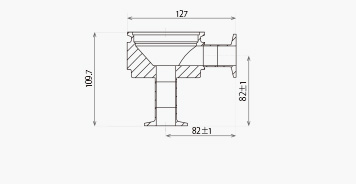

簡化尺寸

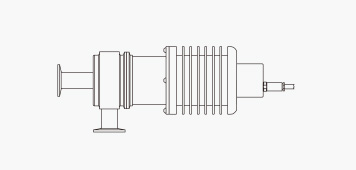

〇 連接示例 (PRM-100α)

連接示例
RE-67611
  • RE-67611
  • RE-67611
  • RE-67611
  • RE-67611

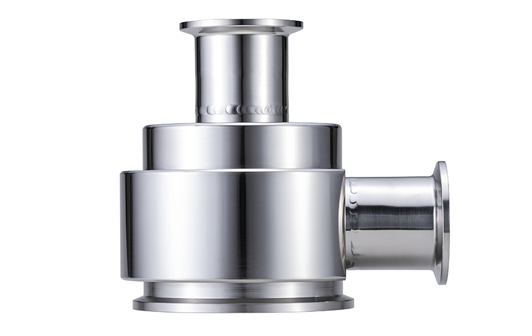

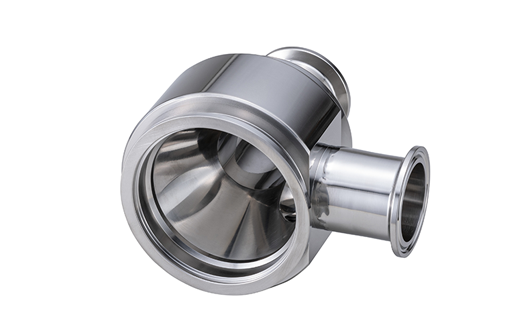

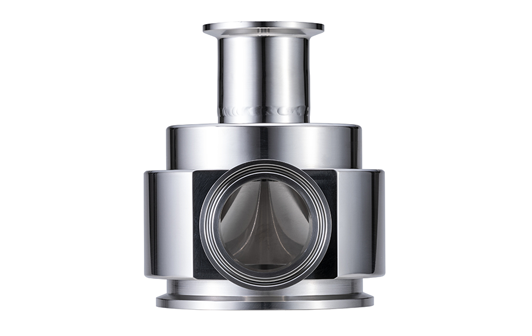

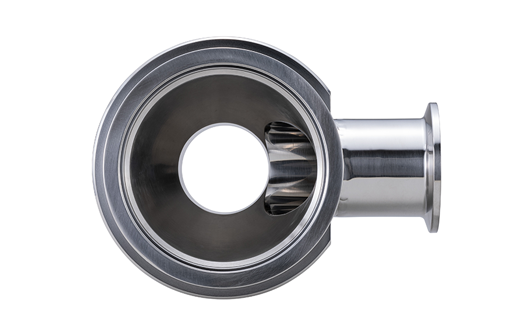

[ RE-67616　1.5S L型套圈]

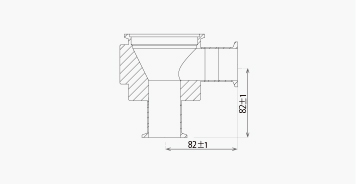

〇 簡化尺寸

簡化尺寸

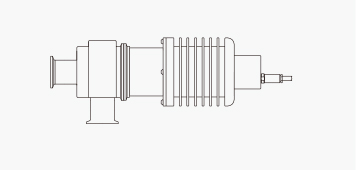

〇 連接示例 (PRM-100α)

連接示例
RE-67616
  • RE-67616
  • RE-67616
  • RE-67616
  • RE-67616

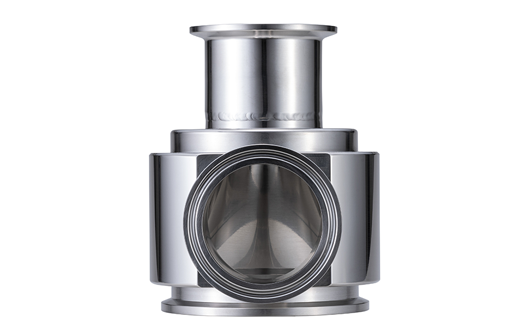

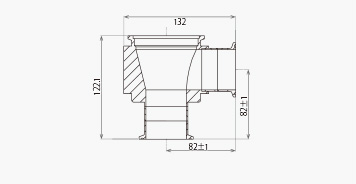

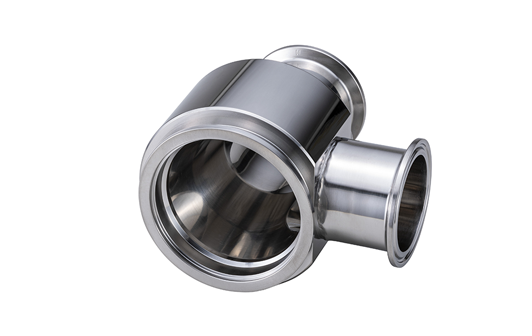

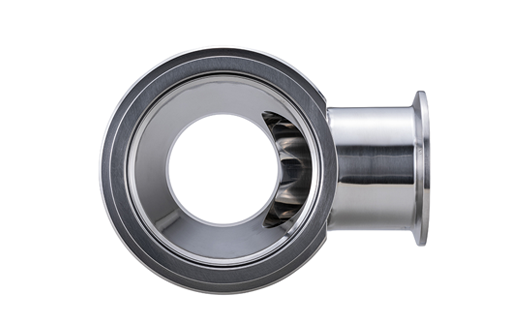

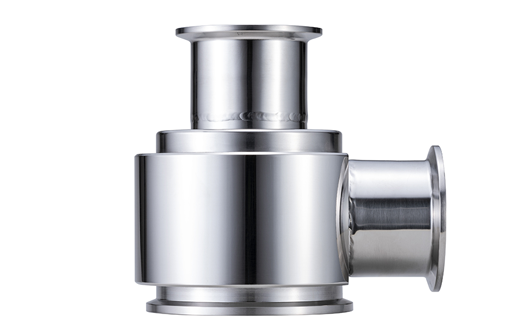

[ RE-67621　 2S L 型套圈 ]

〇 簡化尺寸

簡化尺寸

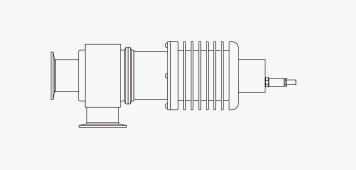

〇 連接示例 (PRM-100α)

連接示例
RE-67621
  • RE-67621
  • RE-67621
  • RE-67621
  • RE-67621

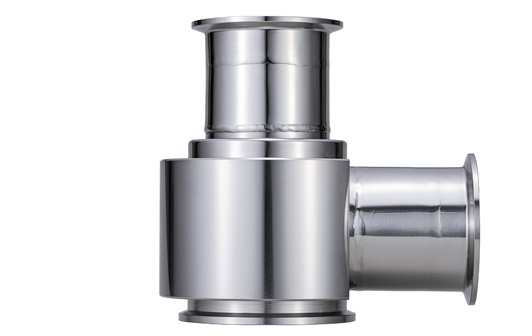

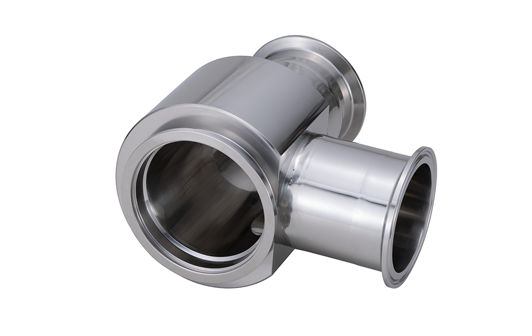

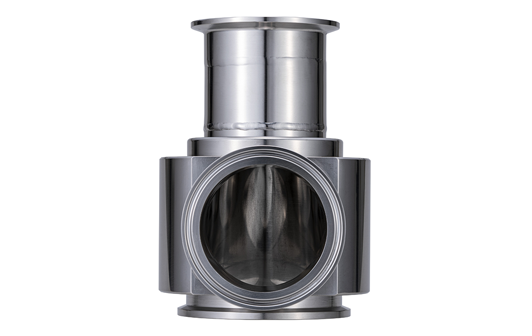

[ RE-67626　2.5S L型套圈 ]

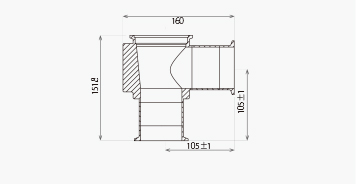

〇 簡化尺寸

簡化尺寸

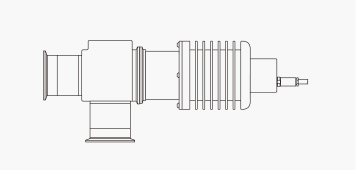

〇 連接示例 (PRM-100α)

連接示例
RE-67626
  • RE-67626
  • RE-67626
  • RE-67626
  • RE-67626

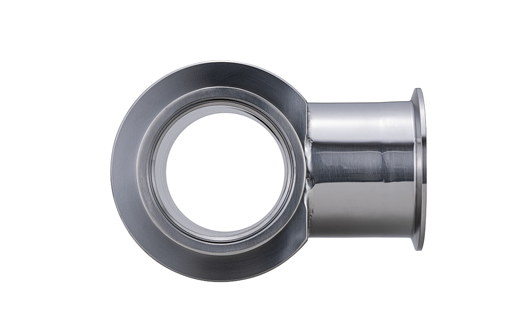

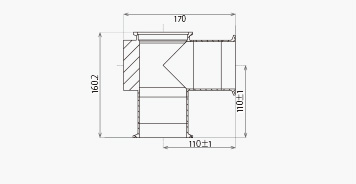

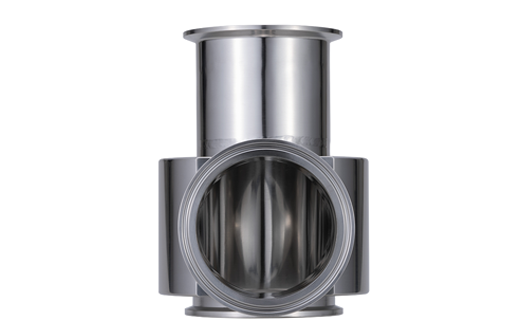

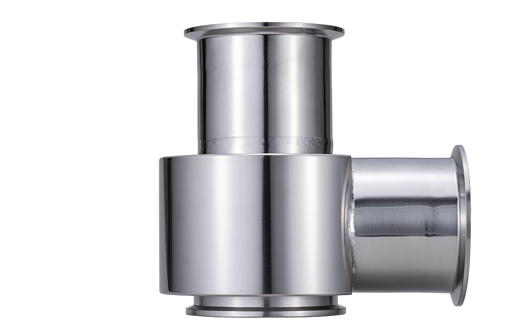

[ RE-67631　3S L 型套圈 ]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例
RE-67631
  • RE-67631
  • RE-67631
  • RE-67631
  • RE-67631

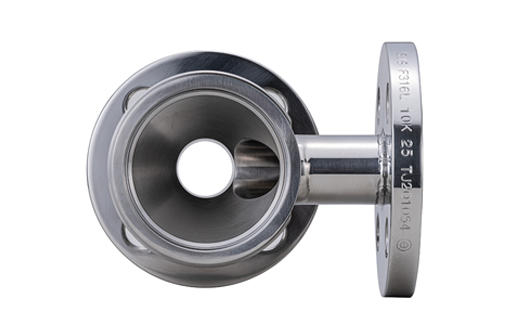

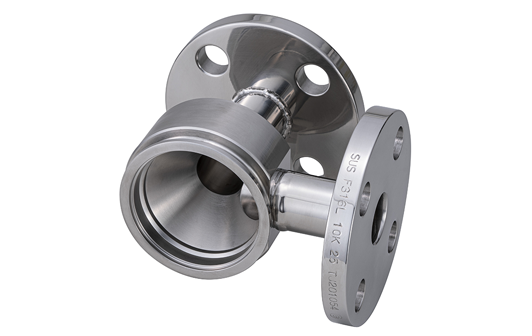

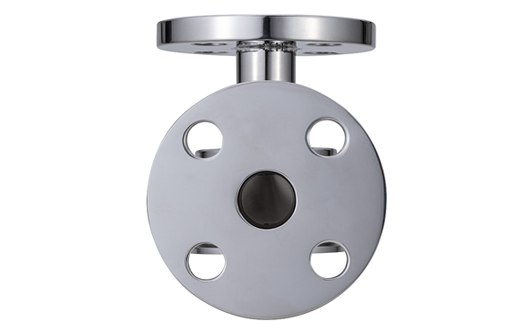

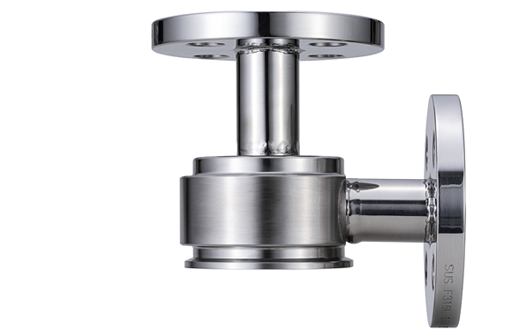

[ RE-67671　25A L型法蘭 ]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例
RE-67671
  • RE-67671
  • RE-67671
  • RE-67671
  • RE-67671

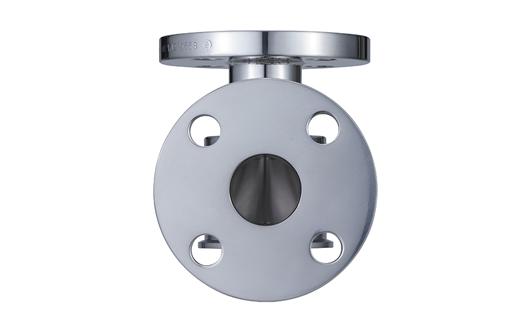

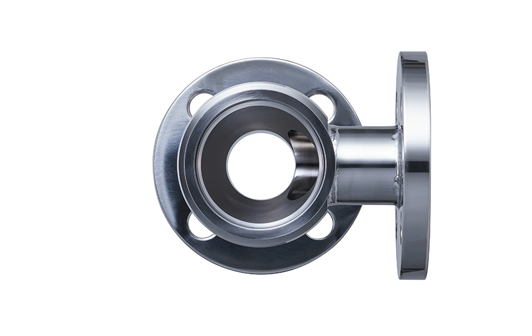

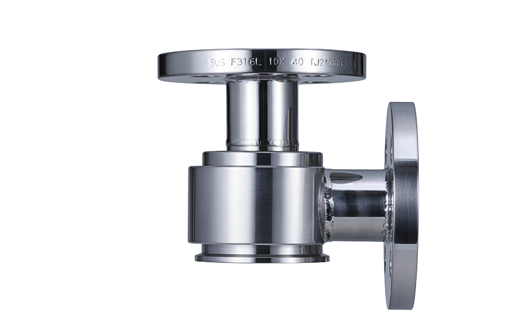

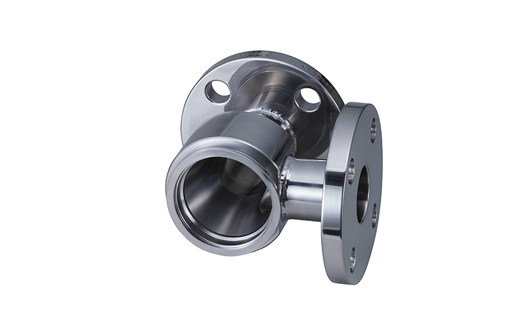

[ RE-67673　40A L型法蘭 ]

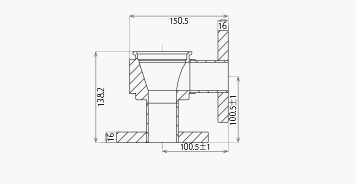

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例
RE-67673
  • RE-67673
  • RE-67673
  • RE-67673
  • RE-67673

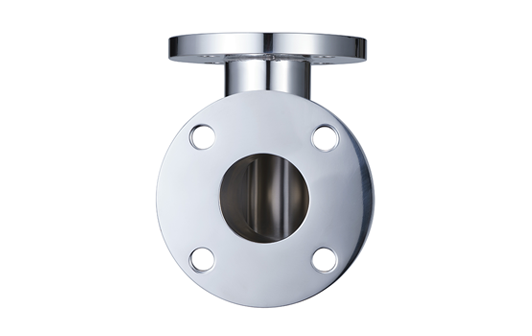

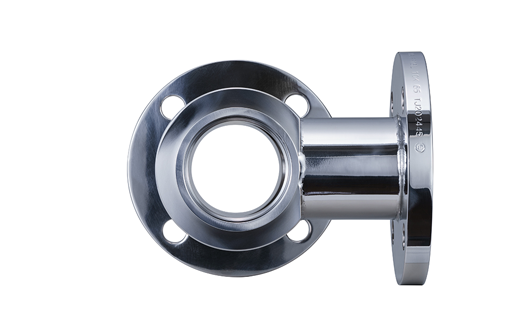

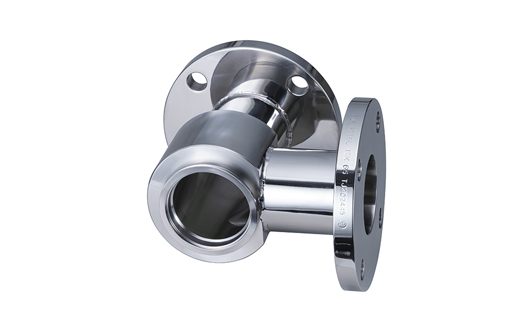

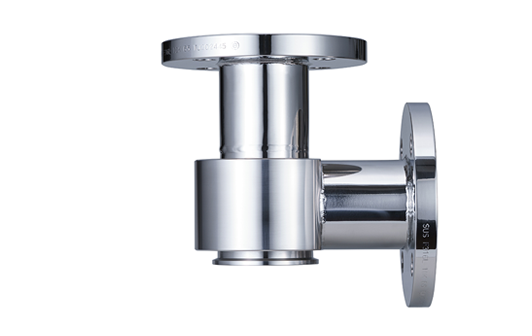

[ RE-67675　65AL型法蘭 ]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

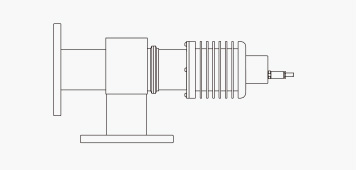

連接示例
RE-67675
  • RE-67675
  • RE-67675
  • RE-67675
  • RE-67675

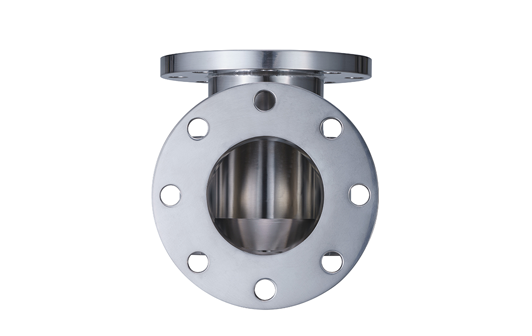

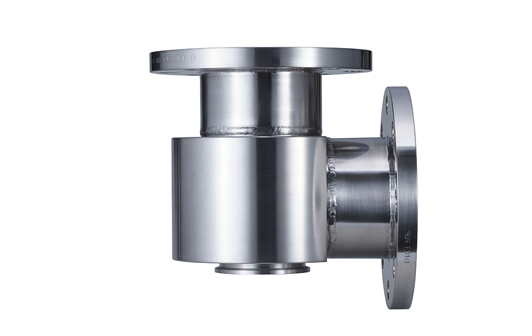

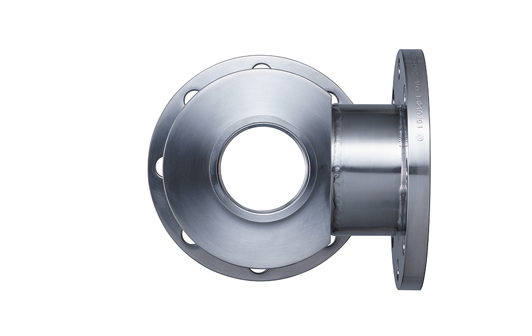

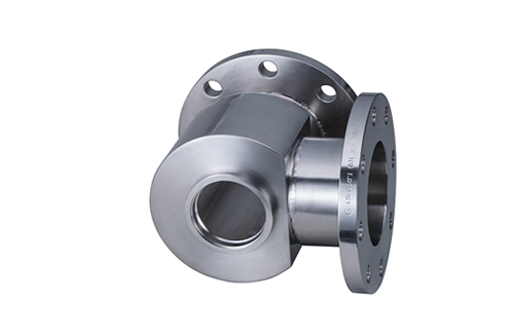

[ RE-67678　100A L型法蘭 ]

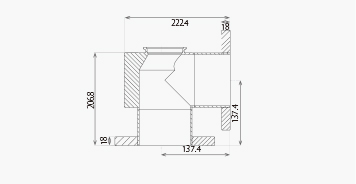

〇 簡化尺寸

簡化尺寸

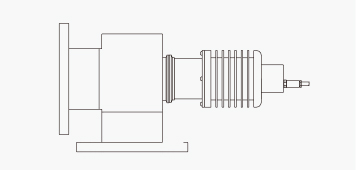

〇 連接示例 (PRM-100α)

連接示例
RE-67678
  • RE-67678
  • RE-67678
  • RE-67678
  • RE-67678

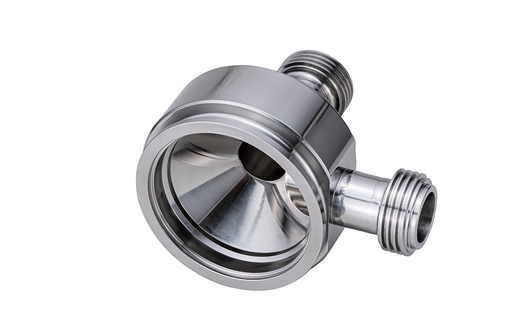

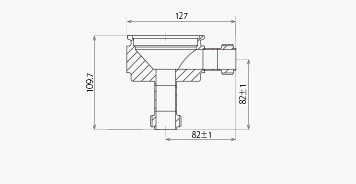

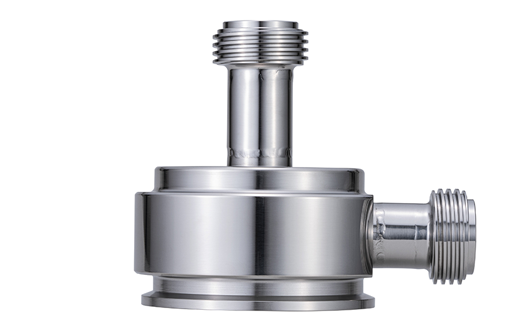

[ RE-67613　 1S L 型螺丝 ]

〇 簡化尺寸

簡化尺寸

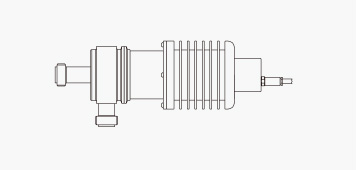

〇 連接示例 (PRM-100α)

連接示例
RE-67613
  • RE-67613
  • RE-67613
  • RE-67613
  • RE-67613

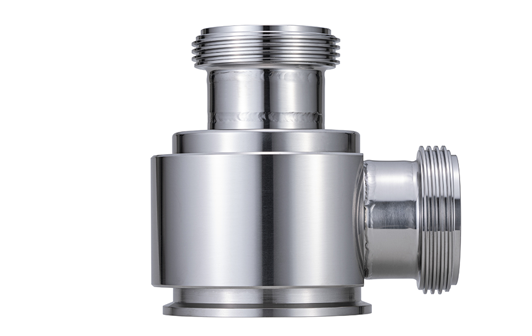

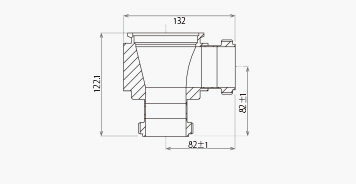

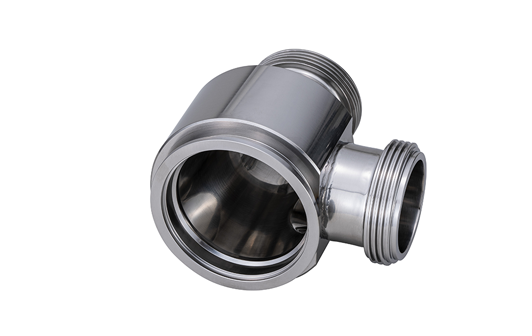

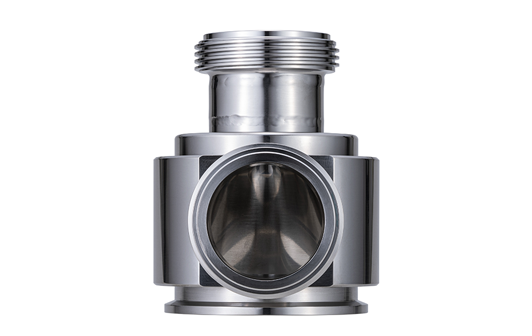

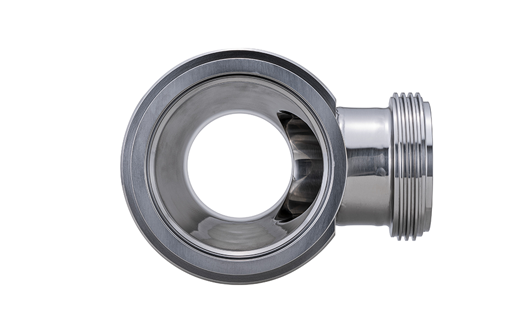

[ RE-67623　 2SL 型螺丝 ]

〇 簡化尺寸

簡化尺寸

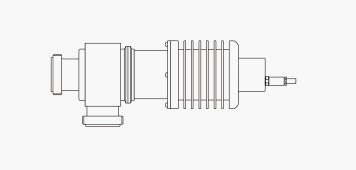

〇 連接示例 (PRM-100α)

連接示例
RE-67623
  • RE-67623
  • RE-67623
  • RE-67623
  • RE-67623

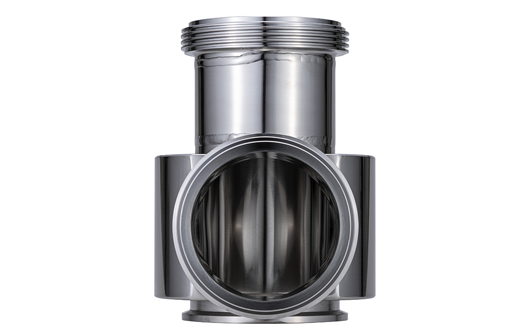

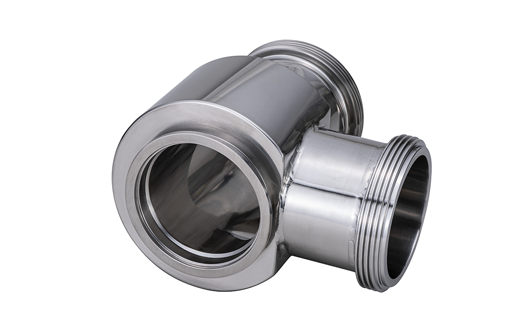

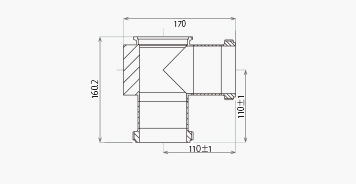

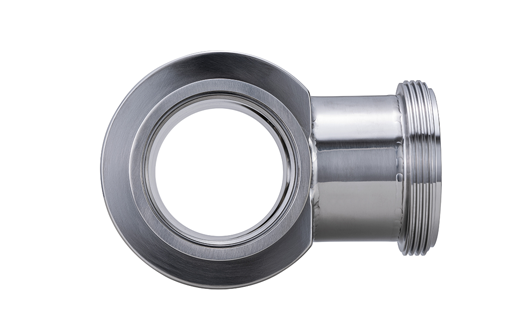

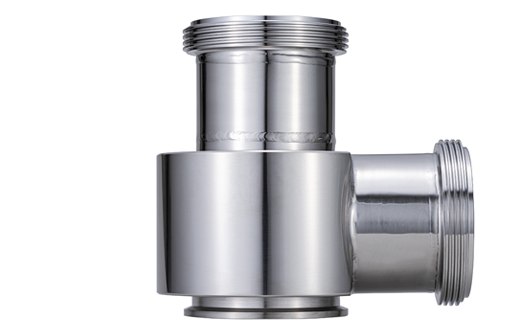

[ RE-67633　 3SL 型螺丝 ]

〇 簡化尺寸

簡化尺寸

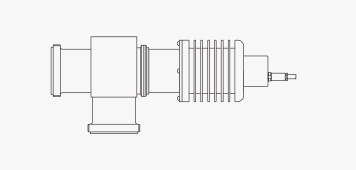

〇 連接示例 (PRM-100α)

連接示例
RE-67633
  • RE-67633
  • RE-67633
  • RE-67633
  • RE-67633

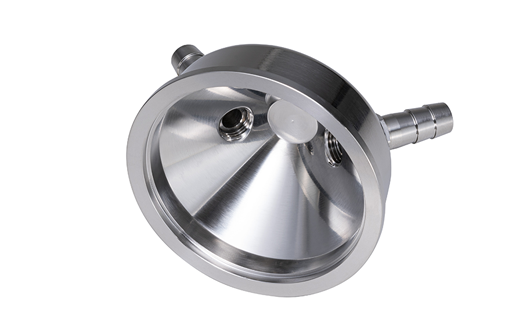

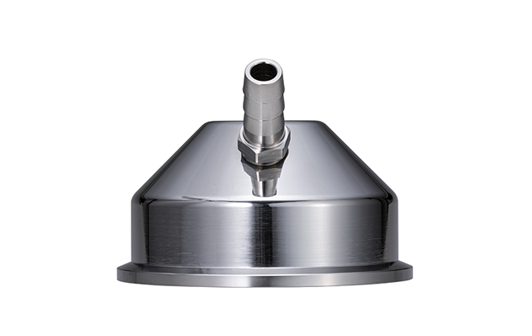

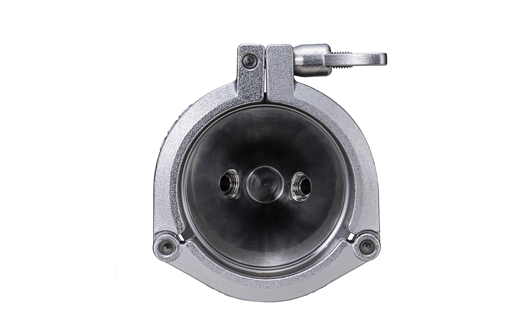

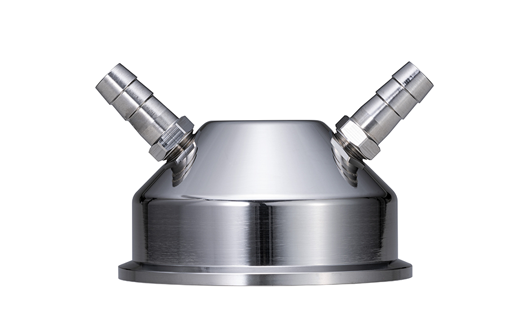

[ RE-67501　　旁路軟管接頭 12mmΦ 帶拋光 ]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例
RE-67501
  • RE-67501
  • RE-67501
  • RE-67501
  • RE-67501

[ RE-67502　　旁路軟管接頭 12mmΦ 無拋光 ]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例
RE-67502

[ RE-67508　　旁路软管连接器 12mmΦ 帶拋光棱镜刮水器 ]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例
RE-67508

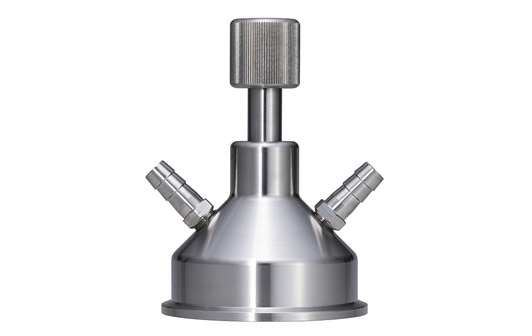

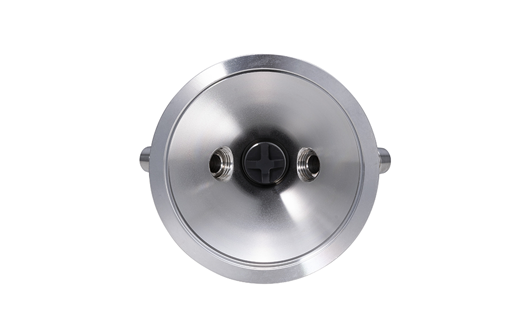

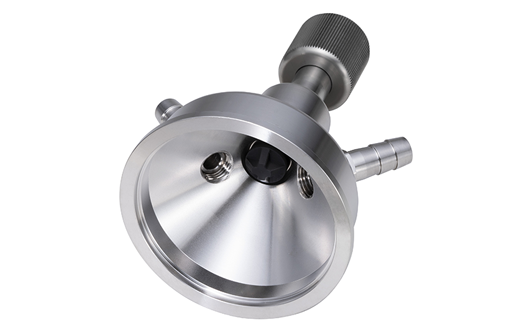

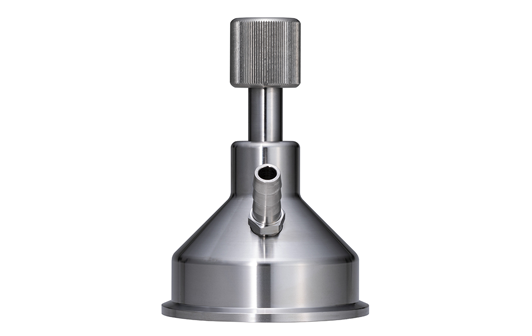

[ RE-67591　　旁路軟管接頭 12mmΦ Prism Wiper 無拋光 ]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例
RE-67591
  • RE-67591
  • RE-67591
  • RE-67591
  • RE-67591

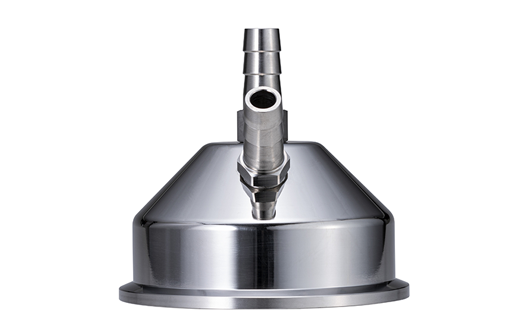

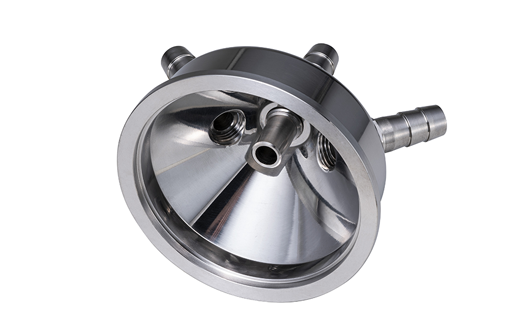

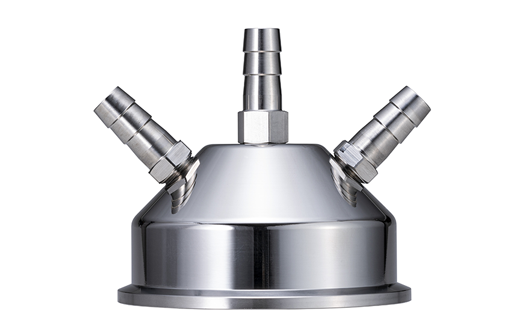

[ RE-67505　　旁路三软管连接器 12mmΦ 帶拋光 ]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例
RE-67505
  • RE-67505
  • RE-67505
  • RE-67505
  • RE-67505

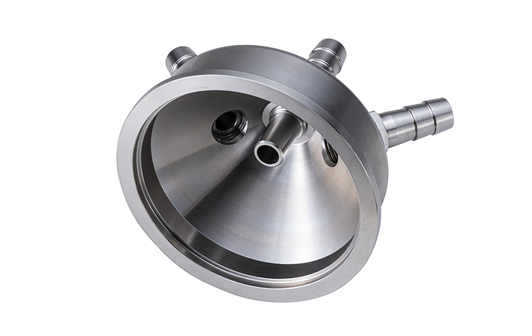

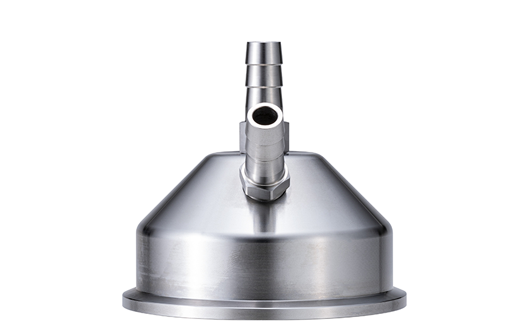

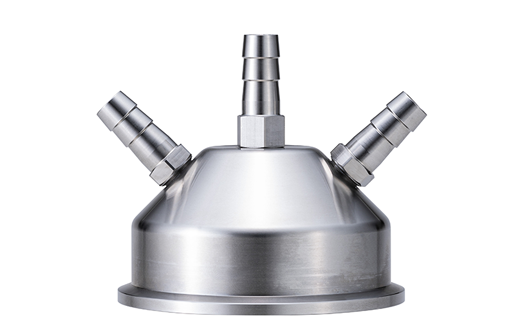

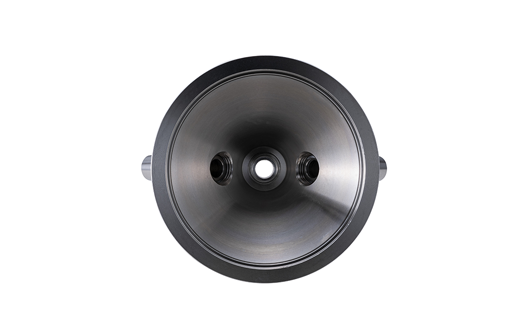

[ RE-67506　　旁路三管接頭 12mmΦ 無拋光 ]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例
RE-67506
  • RE-67506
  • RE-67506
  • RE-67506
  • RE-67506

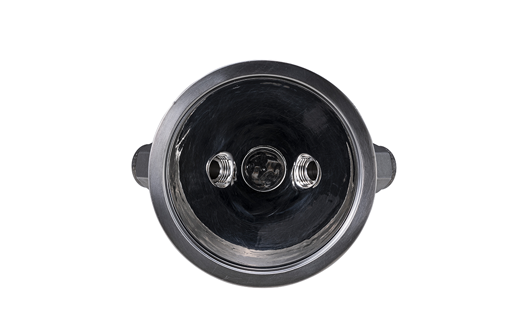

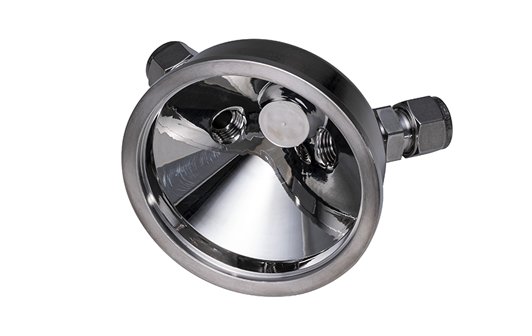

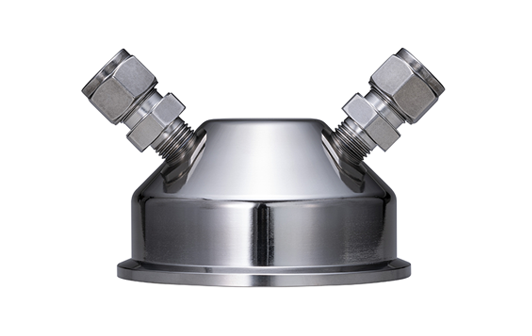

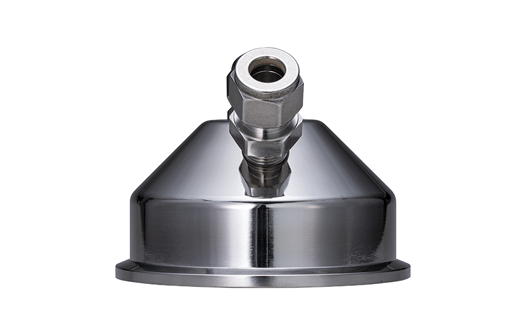

[ RE-67503　　旁路压缩接头 10mmΦ 帶拋光 ]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例
RE-67503
  • RE-67503
  • RE-67503
  • RE-67503
  • RE-67503

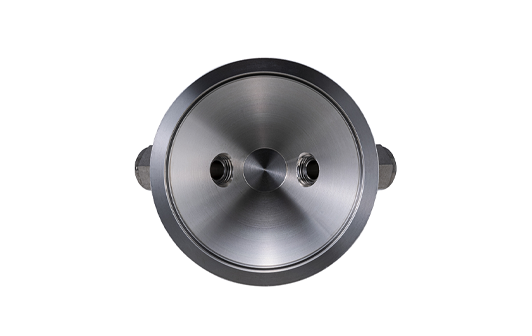

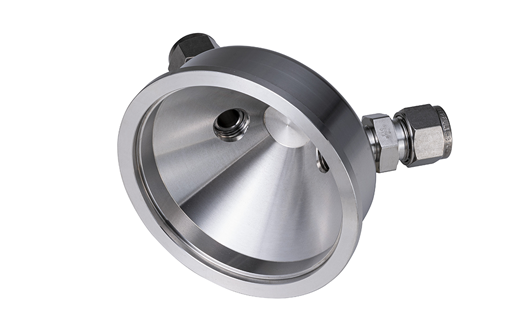

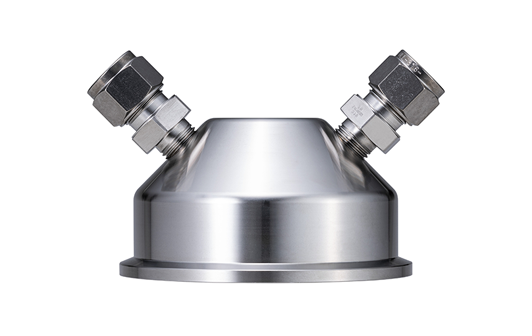

[ RE-67504　　旁路压缩接头 10mmΦ 無拋光 ]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例

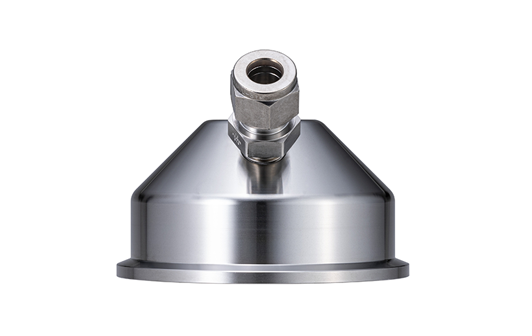

RE-67504
  • RE-67504
  • RE-67504
  • RE-67504
  • RE-67504

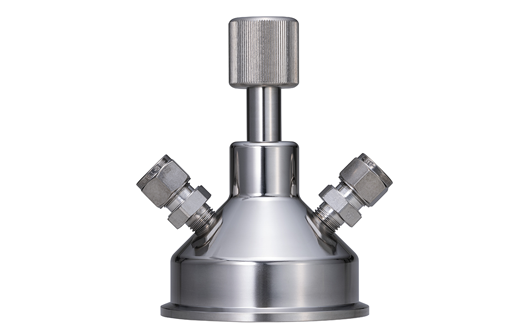

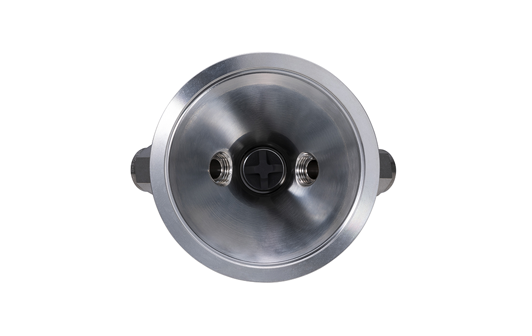

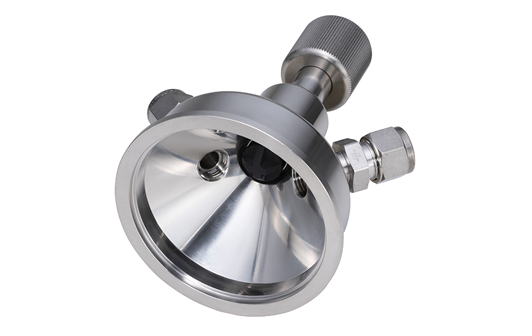

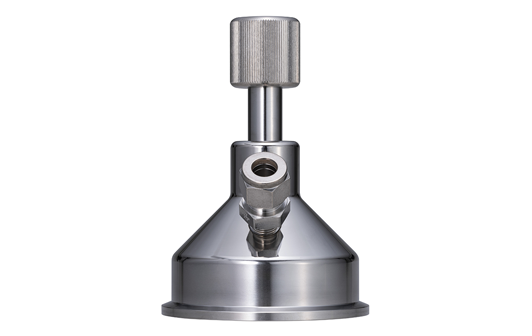

[ RE-67509　　旁路压缩接头 10mmΦ 棱镜雨刷帶拋光 ]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例
RE-67509
  • RE-67509
  • RE-67509
  • RE-67509
  • RE-67509

[ RE-67592　　Bypass Compression Fitting 10mmΦ Prism Wiper 無拋光]

〇 簡化尺寸

簡化尺寸

〇 連接示例 (PRM-100α)

連接示例
RE-67592
