Refratômetro em linha
A série PRM mede o índice de refração, Brix, concentração/teor de água, proporção de mistura, etc. de várias soluções com alta precisão. Em particular, o PRM-2000α pode medir bebidas com baixo teor de açúcar, soluções de limpeza, águas residuais, etc. que estejam abaixo de 2.000% Brix com alta precisão de ± 0.007%.
A série PRM é equipada com compensação automática de temperatura (ATC) e suporta uma ampla faixa de temperaturas de 5℃ a 100℃ (PRM-2000α é de 5 a 90℃). Como a superfície molhada pode suportar até 160 ℃, use a limpeza CIP e SIP com confiança!
Ao tornar a plataforma da amostra (parte molhada) completamente plana, a adesão do líquido da amostra à superfície do prisma é minimizada e é mais higiênica. A platina do prisma é polida novamente em incrementos de 1/100 mm durante a fabricação para eliminar a possibilidade de pequenos desníveis que possam ocorrer entre a superfície do prisma e a platina do prisma.
Devido à sua natureza, alguns líquidos de amostra irão aderir ou se acumular no prisma, não importa o que aconteça após o uso a longo prazo. Para estes casos, a ATAGO projetou o limpador de prisma e os dispositivos de limpeza ultrassônicos. Usando qualquer um desses meios, não há necessidade de parar a linha ou remover o refratômetro em linha muitas vezes apenas para limpar o prisma quando ocorrer acúmulo.
Para uso com produtos químicos agressivos, a parte úmida da série PRM pode ser personalizada. A série PRM é de aço inoxidável padrão, mas pode ser alterada para Hastelloy ou titânio mediante solicitação. Como todo o metal é raspado e polido internamente, podemos responder com flexibilidade às mudanças nos materiais.
Além do Brix e do índice de refração, a série PRM possui um recurso de escala especial adicional que exibirá a % de concentração de uma amostra específica. Os clientes podem personalizar a escala especial de seu refratômetro em linha PRM preparando e inserindo o "índice de refração vs. concentração ( todas as temperaturas)". Se os dados forem fornecidos com antecedência, também podemos inserir os dados para o cliente.
Os clientes devem interromper a produção se houver um problema com o sistema ou refratômetro em linha, o que pode causar um grande impacto. Por esse motivo, confiabilidade e um bom histórico são pontos importantes. aclamado em todo o mundo por 38 anos. ATAGO oferece excelente suporte e serviço de pós-venda de escritórios e centros de serviço em todo o mundo, caso você encontre algum problema.s
A série PRM está equipada com uma função que emite um sinal de alarme quando é detectado um valor que excede a faixa de controle definida. Esta é uma função muito conveniente para detectar rapidamente não conformidades na linha de produção. Usando o acionamento do relé, é possível detectar e controlar a ocorrência de valores anormais acendendo a lâmpada de alarme, inserindo no sequenciador, etc. Além disso, como função de saída de dados, a saída do gravador (DC4mA ~ 20mA) e a saída RS-232C são opcionais.
O refratômetro em linha da ATAGO atende aos requisitos de normas de segurança e saúde EHEDG e 3-A Sanitary Standards para que o acabamento da superfície das peças molhadas da instrumentação seja Ra 0,8 ou menos, de acordo com o EC No 1935/2004, bem como FDA (21 CFR)-GRAS (Generally Recognized como Seguro). Essas especificações esclarecem os requisitos de componentes para aço inoxidável para que o refratômetro em linha possa ser usado com confiança.

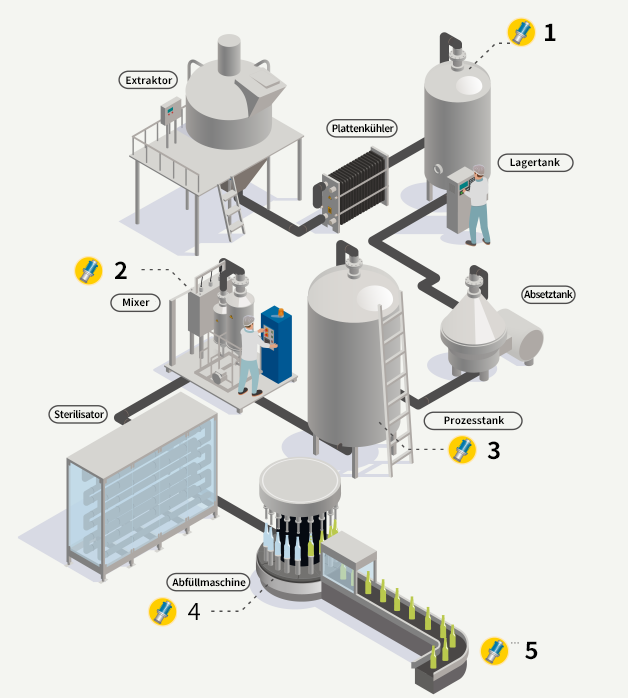

exemplo de fabricação de bebidas à base de chá
1. Confirmação da concentração após a extração
2. Sistema de feedback de proporção de mistura
3. Verificação da concentração antes da composição
4. Verificação final pré-engarrafamento
5. Processo de uso do refratômetro de processo
Bloquear não conformidades por processo
Verifique a concentração do extrato
Gerencie o rendimento da extração medindo o Brix da solução extraída. Dependendo da taxa de extração, a reextração pode ser realizada.
Sistema de feedback de proporção de mistura
A proporção de mistura pode ser detectada em tempo real e o feedback é dado para que não haja produtos fora do padrão.
Verificação final de pré-engarrafamento
Uma verificação final do produto antes do engarrafamento é feita para garantir que esteja dentro das especificações. Também pode ser usado para reduzir a perda de líquido controlando a mudança para água durante a limpeza.
Padrão
(Titânio, Hastelloy)
PRM-100α
Modelo de titânio
PRM-100α(Titânio)
Modelo Hastelloy
PRM-100α(Hastelloy)
modelo leve
PRM-100α DX
Baixa concentração mais precisamente!
PRM-2000α
modelo leve
PRM-2000α DX
Montado no Tanque
(Virola)
PRM-TANK100α(FER)
modelo leve
(Virola)
PRM-TANK100α DX(FER)
Montado no Tanque
(Virola)
PRM-TANK2000α(FER)
modelo leve
(Virola)
PRM-TANK2000α DX(FER)
Montado no Tanque
(Flange)
PRM-TANKα(FLN)
Para mais detalhes, entre em contato com a ATAGO.
SUS(especificação padrão)
Aço inoxidável com alta resistência e excelente resistência à corrosão. Especificação sanitária.
Titânio
Metal com alta resistência, peso leve, resistência à corrosão, resistência ao calor. Em particular, tem maior resistência à corrosão ao sal do que o aço inoxidável.
Hastelloy
Liga com alta resistência à corrosão e resistência ao
calor. Liga com alta resistência à corrosão e resistência ao calor.
* Hastelloy é uma marca registrada da Haines
Corporation, EUA.
Para mais detalhes, entre em contato com a ATAGO.
O que é VARIVENT®?
VARIVENT® é um padrão para instalação de tubulação. Usado
principalmente na Europa, mas também em países ao redor do mundo. As partes molhadas dos
refratômetros em linha podem ser personalizadas para trabalhar com os componentes
VARIVENT®. As conexões da série PRM e da série CM que atendem aos padrões VARIVENT
também estão disponíveis.
* VARIVENT® é uma marca registrada da GEA Tuchenhagen.
Tamanhos de Encaixe de Tubulação
Métodos de instalação corretos
Escolha o tipo e o tamanho da conexão de tubulação
| Modelo | PRM-100α |
|---|---|
| Cat.No. | 3574 |
| Faixa de medição | Índice de refração (nD): 1,32000 a 1,55700
Brix: 0,00 a 100,00% Temperatura (℃): -5,0 a 160,0 ℃ |
| Resolução | Índice de refração (nD): 0,0001 ou 0,00001
Brix: 0,1 ou 0,01% Temperatura (℃): 0,1 ℃ |
| Precisão | Índice de refração (nD): ±0,00010
Brix: ±0,05% Temperatura (℃): ± 0,1 ℃ |
| Compensação de Temperatura | 5,0 à 100,0ﾟC |
| Configuração de limite alto e baixo | Os limites de controle alto e baixo podem ser definidos com as teclas. |
| Saída | RS-232C, DC4 to 20mA |
| Saída de alarme | Saída de coletor aberto para configurações de limite alto e baixo (saída de alarme). |
| Cabo | Seção de detecção - Seção de exibição (fonte de alimentação 12V e RS-485)
Comprimento: padrão 15m (máximo até 200m) |
Refratômetro em linha PRM-100α
| Modelo | PRM-100α-Titanium |
|---|---|
| Cat.No. | 3673 |
| Faixa de medição | Índice de refração (nD): 1,32000 a 1,55700
Brix: 0,00 a 100,00% Temperatura (℃): -5,0 a 160,0 ℃ |
| Resolução | Índice de refração (nD): 0,0001 ou 0,00001
Brix: 0,1 ou 0,01% Temperatura (℃): 0,1 ℃ |
| Precisão | Índice de refração (nD): ±0,00010
Brix: ±0,05% Temperatura (℃): ± 0,1 ℃ |
| Compensação de Temperatura | 5.0 à 100.0ﾟC |
| Configuração de limite alto e baixo | Os limites de controle alto e baixo podem ser definidos com as teclas. |
| Saída | RS-232C, DC4 to 20mA |
| Saída de alarme | Saída de coletor aberto para configurações de limite alto e baixo (saída de alarme). |
| Cabo | Seção de detecção - Seção de exibição (fonte de alimentação 12V e RS-485) Comprimento: padrão 15m (máximo até 200m) |
Monitor Brix em linha PRM-100α-Titanium
| Modelo | PRM-100α-Hastelloy |
|---|---|
| Cat.No. | 3674 |
| Faixa de medição | Índice de refração (nD): 1,32000 a 1,55700
Brix: 0,00 a 100,00% Temperatura (℃): -5,0 a 160,0 ℃ |
| Resolução | Índice de refração (nD): 0,0001 ou 0,00001
Brix: 0,1 ou 0,01% Temperatura (℃): 0,1 ℃ |
| Precisão | Índice de refração (nD): ±0,00010
Brix: ±0,05% Temperatura (℃): ± 0,1 ℃ |
| Compensação de Temperatura | 5,0 à 100,0°C |
| Configuração de limite alto e baixo | High and low control limits can be set with keys. |
| Saída | RS-232C, DC4 to 20mA |
| Saída de alarme | Saída de coletor aberto para configurações de limite alto e baixo (saída de alarme). |
| Cabo | Seção de detecção - Seção de exibição (fonte de alimentação 12V e RS-485) Comprimento: padrão 15m (máximo até 200m) |
Monitor Brix em linha PRM-100α-Hastelloy
| Modelo | PRM-100α DX |
|---|---|
| Cat.No. | 3676 |
| Faixa de medição | Índice de refração (nD): 1,32000 a 1,55700
Brix: 0,00 a 100,00% Temperatura (℃): -5,0 a 160,0 ℃ |
| Resolução | Índice de refração (nD): 0,0001 ou 0,00001
Brix: 0,1 ou 0,01% Temperatura (℃): 0,1 ℃ |
| Precisão | Índice de refração (nD): ±0,00010
Brix: ±0,05% Temperatura (℃): ± 0,1 ℃ |
| Compensação de Temperatura | 5,0 a 100,0ﾟC |
| Configuração de limite alto e baixo | Os limites de controle alto e baixo podem ser definidos com as teclas. |
| Saída de alarme | Saída de coletor aberto para configurações de limite alto e baixo (saída de alarme). |
| Cabo | Seção de detecção - Seção de exibição (fonte de alimentação 12V e RS-485)
Comprimento: padrão 15m (máximo até 200m) |
| Terminais de saída | RS-232C, DC4 a 20mA |
Refratômetro em linha PRM-100α DX
| Modelo | PRM-2000α |
|---|---|
| Cat.No. | 3641 |
| Item de Medição | Índice de refração, Brix (sacarose, xarope de milho rico em frutose, sem açúcar), concentração (%), Temperatura |
| Faixa de medição | Índice de refração (nD): 1,32069 a 1,36500
Brix: 0,000 a 20,000% Temperatura (℃): -35,0 a 165,0 ℃ |
| Resolução | Índice de refração (nD): 0,00001
Brix: 0,001% / 0,005% / 0,01% Temperatura (℃): 0,1 ℃ |
| Precisão | Índice de refração (nD): ±0,00001 (1,32069 a 1,33681)
Índice de refração (nD): ±0,00010 (de 1,33682 para cima) Brix: ±0,007% (0,000 a 2,000%) Brix: ±0,050% (de 2,001% para cima) Amostra padrão (solução de açúcar), quando não há mudança brusca de temperatura |
| Compensação de Temperatura | 5 a 90°C |
| Configuração de limite alto e baixo | Os limites de controle alto e baixo podem ser definidos com teclas. |
| Saída | RS-232C, DC4 a 20mA |
| Saída de alarme | Saída de coletor aberto para configurações de limite alto e baixo (saída de alarme) |
| Cabo | Entre a seção de detecção e a seção de exibição de cálculo (15m) (máximo até 200m) |
Refratômetro em linha PRM-2000α
| Modelo | PRM-2000α DX |
|---|---|
| Cat.No. | 3686 |
| Item de Medição | Índice de refração, Brix (sacarose, xarope de milho rico em frutose, sem açúcar), concentração (%), Temperatura |
| Faixa de medição | Índice de refração (nD): 1,32069 a 1,36500
Brix: 0,000 a 20,000% Temperatura (℃): -35,0 a 165,0 ℃ |
| Resolução | Índice de refração (nD): 0,00001
Brix: 0,001% / 0,005% / 0,01% Temperatura (℃): 0,1 ℃ |
| Precisão | Índice de refração (nD): ±0,00001 (1,32069 a 1,33681)
Índice de refração (nD): ±0,00010 (de 1,33682 para cima) Brix: ±0,007% (0,000 a 2,000%) Brix: ±0,050% (de 2,001% para cima) Amostra padrão (solução de açúcar), quando não há mudança brusca de temperatura |
| Compensação de Temperatura | 5 a 90°C |
| Configuração de limite alto e baixo | Os limites de controle alto e baixo podem ser definidos com teclas. |
| Saída | RS-232C, DC4 a 20mA |
| Saída de alarme | Saída de coletor aberto para configurações de limite alto e baixo (saída de alarme) |
| Cabo | Entre a seção de detecção e a seção de exibição de cálculo (15m) (máximo até 200m) |
Refratômetro em linha PRM-2000α DX
| Modelo | PRM-TANK100α(FER) |
|---|---|
| Cat.No. | 3577 |
| Faixa de medição | Índice de refração (nD): 1,32000 a 1,55700
Brix: 0,00 a 100,00% Temperatura (℃): -5,0 a 160,0 ℃ |
| Resolução | Índice de refração (nD): 0,0001 ou 0,00001
Brix: 0,1 ou 0,01% Temperatura (℃): 0,1 ℃ |
| Precisão | Índice de refração (nD): ±0,00010
Brix: ±0,05% Temperatura (℃): ± 0,1 ℃ |
| Compensação de Temperatura | 5,0 à 100,0°C |
| Configuração de limite alto e baixo | Os limites de controle alto e baixo podem ser definidos com as teclas. |
| Saída | RS-232C, DC4 to 20mA |
| Saída de alarme | Alarme de saída quando a medição excede o limite superior e inferior |
| Cabo | Cabo entre as unidades de detecção e exibição: padrão de 15m (extensão disponível até 200m) |
Refratômetro de Processo PRM-TANK100α(FER)
| Modelo | PRM-TANK100α DX(FER) |
|---|---|
| Cat.No. | 3677 |
| Faixa de medição | Índice de refração (nD): 1,32000 a 1,55700
Brix: 0,00 a 100,00% Temperatura (℃): -5,0 a 160,0 ℃ |
| Resolução | Índice de refração (nD): 0,0001 ou 0,00001
Brix: 0,1 ou 0,01% Temperatura (℃): 0,1 ℃ |
| Precisão | Índice de refração (nD): ±0,00010
Brix: ±0,05% Temperatura (℃): ± 0,1 ℃ |
| Compensação de Temperatura | 5,0 a 100,0ﾟC |
| Configuração de limite alto e baixo | Os limites de controle alto e baixo podem ser definidos com as teclas. |
| Saída | RS-232C, DC4 a 20mA |
| Saída de alarme | Alarme de saída quando a medição excede o limite superior e inferior |
| Cabo | Cabo entre as unidades de detecção e exibição: padrão de 15m (extensão disponível até 200m) |
Refratômetro de processo PRM-TANK100α DX(FER)
| Modelo | PRM-TANK2000α(FER) |
|---|---|
| Cat.No. | 3578 |
| Item de Medição | Índice de refração, Brix (sacarose, xarope de milho rico em frutose, sem açúcar), concentração (%), Temperatura |
| Faixa de medição | Índice de refração (nD): 1,32069 a 1,36500
Brix: 0,000 a 20,000% Temperatura (℃): -35,0 a 165,0 ℃ |
| Resolução | Índice de refração (nD): 0,00001
Brix: 0,001% / 0,005% / 0,01% Temperatura (℃): 0,1 ℃ |
| Precisão | Índice de refração (nD): ±0,00001 (1,32069 a 1,33681)
Índice de refração (nD): ±0,00010 (de 1,33682 para cima) Brix: ±0,007% (0,000 a 2,000%) Brix: ±0,050% (de 2,001% para cima) Amostra padrão (solução de açúcar), quando não há mudança brusca de temperatura |
| Compensação de Temperatura | 5 a 90°C |
| Configuração de limite alto e baixo | Os limites de controle alto e baixo podem ser definidos com teclas. |
| Saída | RS-232C, DC4 a 20mA |
| Saída de alarme | Saída de coletor aberto para configurações de limite alto e baixo (saída de alarme) |
| Cabo | Entre a seção de detecção e a seção de exibição de cálculo (15m) (máximo até 200m) |
Refratômetro em linha PRM-TANK2000α(FER)
| Modelo | PRM-TANK2000α DX(FER) |
|---|---|
| Cat.No. | 3687 |
| Item de Medição | Índice de refração, Brix (sacarose, xarope de milho rico em frutose, sem açúcar), concentração (%), Temperatura |
| Faixa de medição | Índice de refração (nD): 1,32069 a 1,36500
Brix: 0,000 a 20,000% Temperatura (℃): -35,0 a 165,0 ℃ |
| Resolução | Índice de refração (nD): 0,00001
Brix: 0,001% / 0,005% / 0,01% Temperatura (℃): 0,1 ℃ |
| Precisão | Índice de refração (nD): ±0,00001 (1,32069 a 1,33681)
Índice de refração (nD): ±0,00010 (de 1,33682 para cima) Brix: ±0,007% (0,000 a 2,000%) Brix: ±0,050% (de 2,001% para cima) Amostra padrão (solução de açúcar), quando não há mudança brusca de temperatura |
| Compensação de Temperatura | 5 a 90°C |
| Configuração de limite alto e baixo | Os limites de controle alto e baixo podem ser definidos com teclas. |
| Saída | RS-232C, DC4 a 20mA |
| Saída de alarme | Saída de coletor aberto para configurações de limite alto e baixo (saída de alarme) |
| Cabo | Entre a seção de detecção e a seção de exibição de cálculo (15m) (máximo até 200m) |
Refratômetro em linha PRM-TANK2000α DX(FER)
| Modelo | PRM-TANKα(FLN) |
|---|---|
| Cat.No. | 3575 |
| Item de Medição | Índice de refração (nD)
Brix, concentração, temperatura |
| Faixa de medição | Índice de refração (nD): 1,31700 à 1,51000
Brix: 0,00 à 85,00% |
| Resolução | Índice de refração (nD): 0,0001 ou 0,00001
Brix: 0,1 ou 0,01% |
| Precisão | Índice de refração (nD): ±0,0001
Brix: ±0,1% |
| Compensação de Temperatura | 5,0 à 100,0°C |
| Saída | RS-232C, DC4 to 20mA |
| Saída de alarme | Saída de coletor aberto para configurações de limite alto e baixo (saída de alarme) |
| Cabo | Cabo entre as unidades de detecção e exibição: padrão de 15m (extensão disponível até 200m) |
Refratômetro de Processo PRM-TANKα(FLN)
| Modelo | RE-67590 |
|---|---|
| Outras especificações | Para tubulação reta.
Não há necessidade de remover repetidamente o refratômetro em linha. |
Limpador de prisma RE-67590
