Monitor de concentración en línea
¡Automatización IoT simple y fácil con el monitor de concentración en línea CM-BASEα! ¡La automatización de la medición contribuye a la prevención de errores humanos, ahorra mano de obra y reduce la mano de obra! Evite realizar una instalación importante utilizando un conector de manguera o un accesorio de tubería de metal.
Ha sido seleccionado como una "Herramienta de soporte de fabricación inteligente" como una herramienta de IoT que puede usarse fácilmente y a bajo costo por el Robot Revolution Initiative Council (RRI) con el apoyo del Ministerio de Economía, Comercio e Industria. Estamos orgullosos de la trayectoria número 1 en la industria de procesamiento de metales para aceites de corte solubles en agua, fluidos de pulido, fluidos de limpieza, etc.
¡De la serie CM-BASEα, ahora está disponible el CM-BASEα-Plus de gama alta con un rango de medición y temperatura ampliado! Durante el impulso mundial por la automatización de fábricas, este es el modelo perfecto para dar un paso hacia la automatización a un rango de precios que es alcanzable tanto para las pequeñas como para las medianas empresas de alimentos.

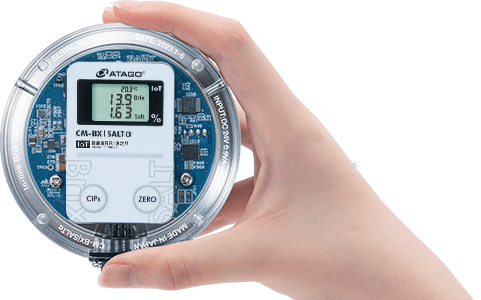

Se sostiene fácilmente en la palma de la mano, es un modelo que tiene la pantalla en la parte delantera y el sensor en la parte trasera.
Hay escalas especiales disponibles para muchas muestras diferentes, como la concentración de solución salina (P/P), la gravedad específica de la solución salina, el grado de sedimentación de la solución salina, la concentración de agua de mar (‰), la gravedad específica del agua de mar, el grado de sedimentación del agua de mar, la concentración de leche de soja y la concentración de ácido cítrico. (P/P), concentración de DMF (P/P), concentración de peróxido de hidrógeno (P/P), concentración de hidróxido de sodio (P/P), concentración de cloruro de magnesio (P/P), concentración de agua de urea, concentración de aceite de corte, amortiguación concentración de agua, y más!
El limpiador de prisma es un accesorio disponible para usar en aquellas muestras en las que la acumulación de muestra es inevitable. No es necesario detener la producción ni quitar el refractómetro en línea varias veces para limpiar la superficie del prisma. El limpiador de prisma se instala directamente enfrente del sensor y limpia manualmente los depósitos en la superficie del prisma.
Para la salida de datos, están disponibles la salida de la grabadora (DC4mA a 20mA) y la salida RS-232C. La detección de cambios en la concentración en tiempo real contribuye a la reacción y respuesta inmediatas a problemas de calidad, la prevención de errores humanos y la investigación rápida de causas mediante el análisis de datos de medición guardados, todo lo cual apunta a un proceso de control de calidad sólido y confiable.
El refractómetro en línea de ATAGO cumple con los requisitos de estándares sanitarios EHEDG y 3-A de las instituciones estándar de seguridad y salud para que el acabado de la superficie de las partes húmedas de la instrumentación sea Ra 0.8 o menos, lo que cumple con EC No 1935/2004, así como con FDA (21 CFR) -GRAS (Generalmente reconocido como seguro). Estas especificaciones aclaran los requisitos de los componentes para el acero inoxidable, por lo que el refractómetro en línea se puede usar con confianza.
Beispiel für die Herstellung von Getränken auf Teebasis
1. Confirmación de la concentración después de la extracción
2. Sistema de retroalimentación de relación de mezcla
3. Comprobación de la concentración antes de la preparación magistral
4. Comprobación final previa al embotellado
5. Proceso de uso del refractómetro
Bloquear no conformidades por proceso
Comprobar la concentración del extracto.
Administre el rendimiento de la extracción midiendo el Brix de la solución extraída.
Sistema de retroalimentación de relación de mezcla
La proporción de mezcla se puede detectar en tiempo real y se brinda retroalimentación para que no haya productos no estándar.
Comprobación final previa al embotellado
Se realiza una revisión final del producto antes del embotellado para asegurarse de que cumple con las especificaciones.
Para obtener más información, póngase en contacto con ATAGO.
SUS (especificación estándar)
Acero inoxidable de alta resistencia y excelente resistencia a la corrosión. Especificación sanitaria.
Titanio
Metal con alta resistencia, peso ligero, resistencia a la corrosión, resistencia al calor. En particular, tiene mayor resistencia a la corrosión por sal que el acero inoxidable.
Hastelloy
Aleación con alta resistencia a la corrosión y resistencia al calor. Aleación con alta resistencia a la corrosión y al calor.* Hastelloy es una marca comercial de Haines Corporation, EE. UU.
For details, please contact ATAGO.
What is VARIVENT®?
VARIVENT® is a standard for pipeline installation. Mainly used in Europe, but also in countries around the world. The wetted parts of In-line Refractometers may be customized to work with VARIVENT® components. PRM series and CM series fittings that meet VARIVENT standards are also available.
* VARIVENT® is a registered trademark of GEA Tuchenhagen.
Tamaños de accesorios de tubería
Métodos de instalación correctos
Elija el tipo y tamaño de conexión de tubería
Modelo | CM-BASEα |
---|---|
Cat.No. | 3713 |
Rango | Brix : 0.0 a 53.0% |
Resolución | Brix : 0.1% |
Exactitud | Brix : ±0.5% |
Compensación de temperatura | 10.0 a 50.0℃ |
Método de Salida | RS-232C, DC 4 a 20mA |
Fuente de alimentación | DC24V |
Monitor en línea Brix CM-BASEα
Modelo | CM-BASEα-Plus |
---|---|
Cat.No. | 5811 |
Rango | Brix : 0.0 a 93.0% |
Resolución | Brix : 0.1% |
Exactitud | Brix : ±0.5% |
Compensación de temperatura | 10.0 a 95.0℃ |
Método de Salida | RS-232C, DC 4 a 20mA |
Fuente de alimentación | DC24V |
Monitor en línea Brix CM-BASEα-Plus
Modelo | CM-BASEα-MAX |
---|---|
Cat.No. | 5821 |
Rango | Brix : 0.0~93.0% |
Resolución | Brix : 0.1% |
Exactitud | Brix : ±0.2% |
Compensación de temperatura | 10.0~95.0℃ |
Método de Salida | RS-232C, DC 4~20mA |
Fuente de alimentación | DC24V |
Monitor en línea Brix CM-BASEα-MAX
Modelo | CM-BASEα-03S |
---|---|
Cat.No. | 3783 |
Rango | Salzkonzentration:0.0 a 28.0% |
Resolución | Salzkonzentration:0.1% |
Exactitud | Salzkonzentration:±0.5% |
Compensación de temperatura | 10.0 a 50.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4 a 20mA |
Monitor en línea Brix CM-BASEα-03S
Modelo | CM-BASEα-04S |
---|---|
Cat.No. | 3784 |
Rango | 1.000~1.217 |
Resolución | 0.001 |
Exactitud | 0.005 |
Compensación de temperatura | 10.0~40.0°C |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C+4~20mA |
Monitor en línea Brix CM-BASEα-04S
Modelo | CM-BASEα-05S |
---|---|
Cat.No. | 3785 |
Rango | 0.0~25.7° |
Resolución | 0.1° |
Exactitud | 0.5° |
Compensación de temperatura | 10.0~40.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C+4~20mA |
Monitor en línea Brix CM-BASEα-05S
Modelo | CM-BASEα-06S |
---|---|
Cat.No. | 3786 |
Rango | Agua de mar : 0~100‰ |
Resolución | Agua de mar : 1‰ |
Exactitud | Agua de mar : ±5‰ |
Compensación de temperatura | 10.0~40.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4~20mA |
Monitor en línea Brix CM-BASEα-06S
Modelo | CM-BASEα-07S |
---|---|
Cat.No. | 3787 |
Rango | Gravedad específica del agua de mar : 1.000~1.070 |
Resolución | Gravedad específica del agua de mar : 0.001 |
Exactitud | Gravedad específica del agua de mar : 0.005 |
Compensación de temperatura | 10.0~40.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4~20mA |
Monitor en línea Brix CM-BASEα-07S
Modelo | CM-BASEα-08S |
---|---|
Cat.No. | 3788 |
Rango | Bálsamo de agua de mar : 0.0~10.0° |
Resolución | Bálsamo de agua de mar : 0.1° |
Exactitud | Bálsamo de agua de mar : 0.5° |
Compensación de temperatura | 10.0~40.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4~20mA |
Monitor en línea Brix CM-BASEα-08S
Modelo | CM-BASEα-27S |
---|---|
Cat.No. | 3791 |
Rango | Leche de soja : 0.0~20.0% |
Resolución | Leche de soja : 0.1% |
Exactitud | Leche de soja : ±0.5% |
Compensación de temperatura | 10.0~50.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4~20mA |
Monitor en línea Brix CM-BASEα-27S
Modelo | CM-BASEα-29S |
---|---|
Cat.No. | 3792 |
Rango | Ácido cítrico(W/W) : 0.00~10.0% |
Resolución | Ácido cítrico(W/W) : 0.1% |
Exactitud | Ácido cítrico(W/W) : ±0.5% |
Compensación de temperatura | 10.0~40.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4~20mA |
Monitor en línea Brix CM-BASEα-29S
Modelo | CM-BASEα-30S |
---|---|
Cat.No. | 3793 |
Rango | Ácido acético(W/W) : 0.0~20.0% |
Resolución | Ácido acético(W/W) : 0.2% |
Exactitud | Ácido acético(W/W) : ±1.0% |
Compensación de temperatura | 10.0~40.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4~20mA |
Monitor en línea Brix CM-BASEα-30S
Modelo | CM-BASEα-38S |
---|---|
Cat.No. | 3794 |
Rango | DMF:0.0 a 45.0% |
Resolución | DMF: 0.2% |
Exactitud | DMF:±1.0% |
Compensación de temperatura | 10.0 a 40.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4 a 20mA |
Monitor en línea Brix CM-BASEα-38S
Modelo | CM-BASEα-39S |
---|---|
Cat.No. | 3795 |
Rango | 0.0 a 50.0% |
Resolución | 0.2% |
Exactitud | ±1.4% |
Compensación de temperatura | 10.0 a 35.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4 a 20mA |
Monitor en línea Brix CM-BASEα-39S
Modelo | CM-BASEα-40S |
---|---|
Cat.No. | 3796 |
Rango | 0.0 a 38.0% |
Resolución | 0.1% |
Exactitud | ±0.5% |
Compensación de temperatura | 10.0 a 40.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4 a 20mA |
Monitor en línea Brix CM-BASEα-40S
Modelo | CM-BASEα-43S |
---|---|
Cat.No. | 3797 |
Rango | Cloruro de magnesio : 0.0~30.0% |
Resolución | Cloruro de magnesio : 0.1% |
Exactitud | Cloruro de magnesio : ±0.5% |
Compensación de temperatura | 10.0~40.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4~20mA |
Monitor en línea Brix CM-BASEα-43S
Modelo | CM-BASEα-101S |
---|---|
Cat.No. | 3798 |
Rango | Aceite de corte : 0.00~50.0% |
Resolución | Aceite de corte : 0.1% |
Exactitud | Aceite de corte : ±0.5% |
Compensación de temperatura | 10.0~50.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4~20mA |
Monitor en línea Brix CM-BASEα-101S
Modelo | CM-BASEα-Urea |
---|---|
Cat.No. | 3789 |
Rango | 0.0 a 50.0% |
Resolución | 0.1% |
Exactitud | ±0.5% |
Compensación de temperatura | 10.0 a 40.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4 a 20mA |
Monitor en línea Brix CM-BASEα-Urea
Modelo | CM-BASEα-DampeningWater |
---|---|
Cat.No. | 3782 |
Rango | Monitor de agua de amortiguación:0.0~50.0% |
Resolución | Monitor de agua de amortiguación:0.1% |
Exactitud | Monitor de agua de amortiguación:±0.5% |
Compensación de temperatura | 10.0~50.0℃ |
Fuente de alimentación | DC24V |
Terminales de Salida | RS-232C, DC 4~20mA |
Monitor en línea Brix CM-BASEα-DampeningWater
Modelo | CM-BASEα Trial kit |
---|---|
Cat.No. | 3691 |
Fuente de alimentación | AC110V |
Dimensiones y Peso | 48(W) × 20.5(D) × 323(H) Excluyendo la manija 9.5kg |
Altura de succión | 1.0m |
Monitor en línea Brix CM-BASEα Trial kit
Modelo | CM-BASEα Trial kit |
---|---|
Cat.No. | 3692 |
Fuente de alimentación | AC220V |
Dimensiones y Peso | 48(W) × 20.5(D) × 323(H) Excluyendo la manija 9.5kg |
Altura de succión | 1.0m |
Monitor en línea Brix CM-BASEα Trial kit
Modelo | RE-67590 |
---|---|
Otras especificaciones | Para tuberías rectas. No es necesario retirar repetidamente el refractómetro en línea. |
Limpiador de prisma RE-67590
