Refractómetro en línea

PRM series

ys

Los esfuerzos de ATAGO

PRM series
9 razones para elegir nuestro refractómetro en línea

Alta precisión para muestras de baja concentración.

Alta precisión para muestras de baja concentración.

La serie PRM mide el índice de refracción, Brix, concentración/contenido de agua, relación de mezcla, etc. de varias soluciones con alta precisión. En particular, el PRM-2000α puede medir bebidas bajas en azúcar, soluciones de limpieza, aguas residuales, etc. que están por debajo de 2,000 % Brix con una alta precisión de ± 0,007 %.

Medible a bajas y altas temperaturas.

Medible a bajas y altas temperaturas.

La serie PRM está equipada con compensación automática de temperatura (ATC) y admite una amplia gama de temperaturas de 5 ℃ a 100 ℃ (PRM-2000α es de 5 a 90 ℃). Dado que la superficie mojada puede manejar hasta 160 ℃, ¡utilice la limpieza CIP y SIP con confianza!

Etapa de muestra plana

Etapa de muestra plana

Al hacer que la plataforma de muestra (parte mojada) sea completamente plana, la adhesión del líquido de muestra a la superficie del prisma se minimiza y es más higiénica. La platina del prisma se vuelve a pulir en incrementos de 1/100 mm durante la fabricación para eliminar la posibilidad de que se produzcan ligeras irregularidades entre la superficie del prisma y la platina del prisma.

Limpieza mejorada con un limpiador de prisma o un limpiador ultrasónico

Limpieza mejorada con un limpiador de prisma o un limpiador ultrasónico

Debido a su naturaleza, algunos líquidos de muestra se adherirán o acumularán en el prisma sin importar qué pase después de un uso prolongado. Para estos casos, ATAGO ha diseñado tanto limpiaparabrisas de prisma como dispositivos de limpieza por ultrasonidos. El uso de cualquiera de estos medios no es necesario para detener la línea o quitar el refractómetro en línea muchas veces solo para limpiar el prisma cuando se produce una acumulación.

Compatibilidad con ácidos fuertes y álcalis fuertes (Hastelloy / Titanio)

Compatibilidad con ácidos fuertes y álcalis fuertes (Hastelloy / Titanio)

Para usar con productos químicos agresivos, la parte húmeda de la serie PRM se puede personalizar. La serie PRM es de acero inoxidable estándar, pero se puede cambiar a Hastelloy o titanio a pedido. Debido a que todo el metal se afeita y pule internamente, podemos responder con flexibilidad a los cambios en los materiales.

Escala de usuario personalizable

Escala de usuario personalizable

Además del Brix y el índice de refracción, la serie PRM tiene una función de escala especial adicional que mostrará el % de concentración de una muestra específica. Los clientes pueden personalizar la escala especial de su refractómetro en línea PRM preparando e ingresando el "índice de refracción frente a la concentración" de la muestra. todas las temperaturas) "datos. Si los datos se proporcionan de antemano, también podemos ingresar los datos para el cliente en su lugar.

38 años de calidad confiable y de larga venta

38 años de calidad confiable y de larga venta

Los clientes deben detener la producción si hay un problema con el sistema o el refractómetro en línea, lo que puede causar un gran impacto. Por esa razón, la confiabilidad y un buen historial son puntos importantes. La serie PRM es un producto de larga venta que ha sido altamente aclamado en todo el mundo durante 38 años.ATAGO proporciona un excelente servicio de soporte y atención posterior desde las oficinas y el centro de servicio de todo el mundo en caso de que surja algún problema.

Función de alarma

Función de alarma

La serie PRM está equipada con una función que emite una señal de alarma cuando se detecta un valor que excede el rango de control establecido. Esta es una función muy conveniente para detectar rápidamente las no conformidades en la línea de producción. Usando el controlador de relé, es posible detectar y controle la ocurrencia de valores anormales encendiendo la lámpara de alarma, ingresando al secuenciador, etc. Además, como función de salida de datos, la salida del registrador (DC4mA ~ 20mA) y la salida RS-232C son una opción.

Seguro de usar con equipos relacionados con alimentos

Seguro de usar con equipos relacionados con alimentos

El refractómetro en línea de ATAGO cumple con los requisitos de estándares sanitarios EHEDG y 3-A de las instituciones estándar de seguridad y salud para que el acabado de la superficie de las partes húmedas de la instrumentación sea Ra 0.8 o menos, lo que cumple con EC No 1935/2004, así como con FDA (21 CFR) -GRAS (Generalmente reconocido como seguro). Estas especificaciones aclaran los requisitos de los componentes para el acero inoxidable, por lo que el refractómetro en línea se puede usar con confianza.

PRM series

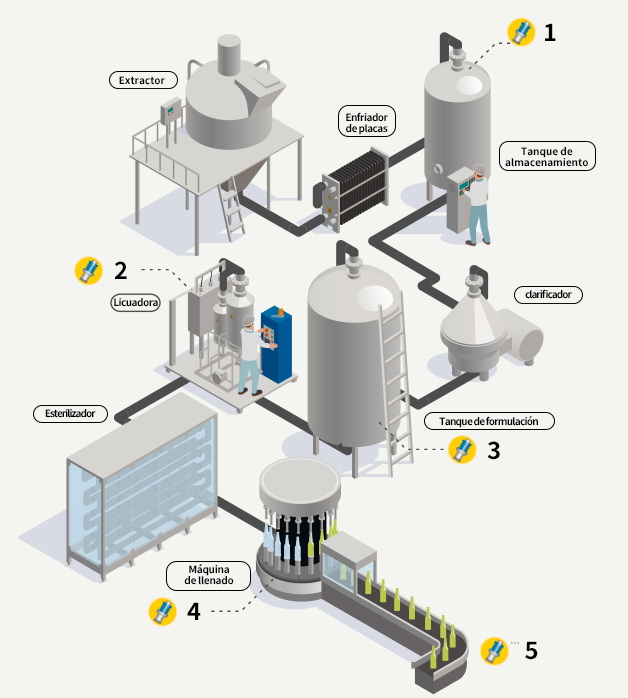

Caso de estudio

Beispiel für die Herstellung von Getränken auf Teebasis

Beispiel für die Herstellung von Getränken auf Teebasis

1. Confirmación de la concentración después de la extracción

2. Sistema de retroalimentación de relación de mezcla

3. Comprobación de la concentración antes de la preparación magistral

4. Comprobación final previa al embotellado

5. Proceso de uso del refractómetro

PUNTO

Bloquear no conformidades por proceso

Proceso de fabricación de materia prima.

Comprobar la concentración del extracto.

Administre el rendimiento de la extracción midiendo el Brix de la solución extraída.

Proceso de mezcla

Sistema de retroalimentación de relación de mezcla

La proporción de mezcla se puede detectar en tiempo real y se brinda retroalimentación para que no haya productos no estándar.

proceso de llenado

Comprobación final previa al embotellado

Se realiza una revisión final del producto antes del embotellado para asegurarse de que cumple con las especificaciones.

PRM series
Aplicaciones

PRM series
Modelos

PRM series

PRM-TANKα series

Opción

Pedidos personalizados disponibles. Póngase en contacto con ATAGO para obtener más detalles.

Para obtener más información, póngase en contacto con ATAGO.

SUS (especificación estándar)

SUS (especificación estándar)

Acero inoxidable de alta resistencia y excelente resistencia a la corrosión. Especificación sanitaria.

Titanio

Titanio

Metal con alta resistencia, peso ligero, resistencia a la corrosión, resistencia al calor. En particular, tiene mayor resistencia a la corrosión por sal que el acero inoxidable.

Hastelloy

Hastelloy

Aleación con alta resistencia a la corrosión y resistencia al calor. Aleación con alta resistencia a la corrosión y al calor. * Hastelloy es una marca comercial de Haines Corporation, EE. UU.

También están disponibles los racores de las series PRM y CM que cumplen con los estándares VARIVENT.

Para obtener más información, póngase en contacto con ATAGO.

¿Qué es VARIVENT®?

VARIVENT® es un estándar para la instalación de tuberías. Se utiliza principalmente en Europa, pero también en países de todo el mundo. Las partes húmedas de los refractómetros en línea se pueden personalizar para trabajar con componentes VARIVENT®. También están disponibles los racores de las series PRM y CM que cumplen con los estándares VARIVENT.
* VARIVENT® es una marca registrada de GEA Tuchenhagen.

PRM series
Instalaciónes

Detalles del producto

Refractómetro en línea PRM-100α DX

Lograr la máxima simplificación eliminando el desperdicio

La serie DX ha logrado reducir el peso manteniendo el rendimiento del PRM-100α. La carcasa plateada sofisticada y compacta contribuye a los ODS mediante el ahorro de recursos. Al instalar el PRM-100α DX en la línea de tuberías de las plantas de fabricación de productos líquidos como alimentos y medicamentos, diversos líquidos industriales, limpieza/lavadora, dilución/mezcla/ Máquina mezcladora, puede medir el índice de refracción, Brix%/concentración, humedad y relación de mezcla de varias soluciones.
Especificaciones
Modelo PRM-100α DX
Cat.No. 3676
Rango Brechungsindex (nD): 1,32000 bis 1,55700
Brix: 0,00 bis 100,00 %
Temperatur (℃): -5,0 bis 160,0℃
Resolución Brechungsindex (nD): 0,0001 oder 0,00001
Brix: 0,1 oder 0,01 %
Temperatur (℃): 0,1℃
Exactitud Brechungsindex (nD): ±0,00010
Brix: ±0,05 %
Temperatur (℃): ±0,1℃
Compensación de temperatura 5.0 a 100.0゚C
Configuración de límites altos y bajos Los límites de control alto y bajo se pueden configurar con teclas.
Salida para Alarma Salida de colector abierto para ajustes de límite alto y bajo (salida de alarma).
Cable Sección de detección - Sección de visualización (alimentación 12V y RS-485)
Longitud: estándar 15m (máximo hasta 200m)
Terminales de Salida RS-232C, DC4 a 20mA
PRM-100α DX

Refractómetro en línea PRM-100α DX

Close

Refractómetro en Línea PRM-2000α DX

Especificaciones
Modelo PRM-2000α DX
Cat.No. 3686
Escalas de Medición Índice de refracción, Brix (sacarosa, jarabe de maíz con alto contenido de fructosa, sin azúcar), concentración (%), temperatura
Rango Índice de refracción (nD): 1,32069 a 1,36500
Brix: 0,000 a 20,000%
Temperatura (℃): -35,0 a 165,0 ℃
Resolución Índice de refracción (nD): 0,00001
Brix: 0,001%/0,005%/0,01%
Temperatura (℃): 0,1 ℃
Exactitud Índice de refracción (nD): ±0,00001 (1,32069 a 1,33681)
Índice de refracción (nD): ±0,00010 (desde 1,33682 en adelante)
Brix: ±0,007% (0,000 a 2,000%)
Brix: ±0,050% (desde 2,001% en adelante)
Muestra estándar (solución de azúcar), cuando no hay cambios bruscos de temperatura.
Compensación de temperatura 5 a 90°C
Configuración de límites altos y bajos Los límites de control alto y bajo se pueden configurar con teclas.
Método de Salida RS-232C, CC4 a 20 mA
Salida para Alarma Salida de colector abierto para configuraciones de límite alto y bajo (salida de alarma)
Cable Entre la sección de detección y la sección de visualización de cálculo (15 m) (máximo hasta 200 m)
PRM-2000α DX

Refractómetro en Línea PRM-2000α DX

Close

Refractómetro de proceso PRM-TANK100α DX(FER)

Especificaciones
Modelo PRM-TANK100α DX(FER)
Cat.No. 3677
Rango Brechungsindex (nD): 1,32000 bis 1,55700
Brix: 0,00 bis 100,00 %
Temperatur (℃): -5,0 bis 160,0℃
Resolución Brechungsindex (nD): 0,0001 oder 0,00001
Brix: 0,1 oder 0,01 %
Temperatur (℃): 0,1℃
Exactitud Brechungsindex (nD): ±0,00010
Brix: ±0,05 %
Temperatur (℃): ±0,1℃
Compensación de temperatura 5.0 a 100.0゚C
Configuración de límites altos y bajos Los límites de control alto y bajo se pueden configurar con teclas.
Método de Salida RS-232C, DC4 a 20mA
Salida para Alarma Salida de colector abierto para los ajustes de los límites altos y bajos (Salida de alarma)
Cable Detección – Sección de Exhibición de Cálculo (fuente de poder 12V y RS-485),
Largo : Norma 15m (máximo es 200m)
PRM-TANK100α DX(FER)

Refractómetro de proceso PRM-TANK100α DX(FER)

Close

Refractómetro de proceso PRM-TANK2000α DX(FER)

Especificaciones
Modelo PRM-TANK2000α DX(FER)
Cat.No. 3687
Escalas de Medición Índice de refracción, Brix (sacarosa, jarabe de maíz con alto contenido de fructosa, sin azúcar), concentración (%), temperatura
Rango Índice de refracción (nD): 1,32069 a 1,36500
Brix: 0,000 a 20,000%

Temperatura (℃): -35,0 a 165,0 ℃
Resolución Índice de refracción (nD): 0,00001
Brix: 0,001%/0,005%/0,01%

Temperatura (℃): 0,1 ℃
Exactitud Índice de refracción (nD): ±0,00001 (1,32069 a 1,33681)
Índice de refracción (nD): ±0,00010 (desde 1,33682 en adelante)

Brix: ±0,007% (0,000 a 2,000%)

Brix: ±0,050% (desde 2,001% en adelante)

Muestra estándar (solución de azúcar), cuando no hay cambios bruscos de temperatura.
Compensación de temperatura 5 a 90°C
Configuración de límites altos y bajos Los límites de control alto y bajo se pueden configurar con teclas.
Método de Salida RS-232C, CC4 a 20 mA
Salida para Alarma Salida de colector abierto para configuraciones de límite alto y bajo (salida de alarma)
Cable Entre la sección de detección y la sección de visualización de cálculo (15 m) (máximo hasta 200 m)
PRM-TANK2000α DX(FER)

Refractómetro de proceso PRM-TANK2000α DX(FER)

Close

Refractómetro de proceso PRM-TANKα(FLN)

El refractómetro de proceso PRM-TANKα(FLN) presenta un nuevo diseño de la unidad de detección, que es para ser montado en la pared de un recipiente. Es ideal para una variedad de tipos de buques, como las destiladores, condensadores, licuadoras, fermentadores, extractores, y los tanques de filtración. La etapa de la muestra plana evita acumulaciones de muestra, manteniendo el prisma limpia durante un periodo prolongado de tiempo.
Especificaciones
Modelo PRM-TANKα(FLN)
Cat.No. 3575
Escalas de Medición Opción de Índice de Refracción (nD),
Brix , concentración Y la temperatura
Rango Índice de Refracción (nD)
±0.0001
Brix ±0.1%
Resolución Índice de Refracción (nD) : 0.0001 o 0.00001
Brix : 0.1 o 0.01% (por selección)
Exactitud Índice de Refracción (nD) : ±0.0001
Brix : ±0.1%
Método de Salida RS-232C, DC4 a 20mA
Salida para Alarma Salida de colector abierto de alta y baja límite fijado para (Salida de alarma)
Rango de temperatura de medición 5.0 a 100.0゚C
Cable Cable entre la detección y unidades de exhibición: 15m estándar (extensible hasta 200 metros)
PRM-TANKα(FLN)

Refractómetro de proceso PRM-TANKα(FLN)

Close

Monitor de IPA en-línea CM-800α-IPA

Este es un refractómetro en línea para concentraciones de IPA en agua.
Especificaciones
Modelo CM-800α-IPA
Cat.No. 3524
Rango IPA:0.0~50.0%
Temperatura:-15~160℃ / 5~320゚F
Resolución IPA: 0.1%
Temperatura: 1℃ / 1゚F
Exactitud IPA : ±0.4%
Temperatura: ±1℃
Compensación de temperatura 10 a 35℃
Método de Salida DC4~20mA,RS-232C
Salida para Alarma Salida de colector abierto para configuraciones de límites altos y bajos (salida de alarma).
Fuente de alimentación DC24V
CM-800α-IPA

Monitor de IPA en-línea CM-800α-IPA

Close

Limpiador de prisma RE-67590

El limpiador de prismas es un producto opcional que se puede conectar directamente a la parte de detección del refractómetro en línea instalado en la tubería y limpia manualmente las sustancias adheridas en la superficie del prisma.
Especificaciones
Modelo RE-67590
Otras especificaciones Para tuberías rectas.
No es necesario retirar repetidamente el refractómetro en línea.
RE-67590

Limpiador de prisma RE-67590
