Промышленный рефрактометр
Серия PRM измеряет показатель преломления, Брикс, концентрацию/содержание воды, соотношение смешивания и т. д. различных растворов с высокой точностью. В частности, PRM-2000α может измерять напитки с низким содержанием сахара, моющие растворы, сточные воды и т. д. с содержанием Брикса ниже 2,000 % с высокой точностью ± 0,007 %.
Серия PRM оснащена автоматической температурной компенсацией (ATК) и поддерживает широкий диапазон температур от 5℃ до 100℃ (PRM-2000α от 5 до 90℃). Поскольку смачиваемая контактная поверхность может выдерживать температуру до 160 , с уверенностью используйте типы моек CIP и SIP!
Благодаря тому, что измерительная ячейка (контактная часть) сделана полностью плоской, прилипание образца к поверхности призмы сводится к минимуму и процесс работы становится более гигиеничным. Столик призмы повторно полируется с шагом 1/100 мм во время производства, чтобы исключить возможность появления незначительных неровностей между поверхностью призмы и ячейкой.
Из-за своей природы некоторые жидкости прилипают или накапливаются на призме независимо от того как длительно прибор находится в использовании. Для таких случаев компания ATAGO разработала как механический очиститель призмы, так и устройство для ультразвуковой очистки. При использовании любого из этих способов нет необходимости останавливать линию или много раз снимать установленный рефрактометр для очистки призмы при возникновении отложений.
Для использования с агрессивными химическими веществами смачиваемая контактная часть серии PRM может быть изготовлена по индивидуальному заказу. Серия PRM изготавливается из стандартной нержавеющей стали, но по запросу может быть заменена на хастеллой или титан. Поскольку весь металл режется и полируется на месте, мы можем гибко реагировать на изменения в материалах.
В дополнение к шкале Брикс и показателю преломления, серия PRM имеет дополнительную специальную функцию - специальная шкала, которая будет отображать % концентрации определенного образца. Клиенты могут настроить специальную шкалу для своего встроенного рефрактометра PRM, подготовив и введя показатель преломления образца в зависимости от концентрации ( все температуры)». Если данные предоставлены заранее, мы также можем запрограммировать на заводе специальную шкалу для клиента.
Клиенты должны остановить производство, если есть проблема с системой или промышленным рефрактометром, которая может привести к серьезным последствиям. По этой причине высокая надежность и большой послужной список являются важными критериями. Серия PRM - это давно продаваемый продукт, который был высоко оценен и признан во всем мире, вот уже на протяжении 38 лет. ATAGO обеспечивает отличную поддержку и последующее обслуживание из офисов и сервисных центров по всему миру, если у вас возникнут какие-либо проблемы.
Серия PRM оснащена функцией, которая выдает сигнал тревоги при обнаружении значений, выходящих за пределы установленного диапазона контроля. Это очень удобная функция для быстрого обнаружения несоответствий на производственной линии. С помощью релейного привода можно обнаруживать и контролировать появление неверных значений, зажигая сигнальную лампу, вводя данные в секвенсор и т. д. Кроме того, в качестве функции вывода данных задействованы 2 выхода: выход регистратора (DC 4mA ~ 20mA) и выход RS-232C для связи с ПК.
Встроенный рефрактометр ATAGO соответствует требованиям стандартов безопасности и охраны здоровья EHEDG и Санитарных стандартов 3-A в отношении чистоты поверхности смачиваемых частей приборов Ra 0,8 или менее, что соответствует требованиям EC № 1935/2004, а также FDA (21 CFR)-GRAS (общепризнанные). как безопасный). Эти спецификации уточняют требования к компонентам из нержавеющей стали, поэтому можно с уверенностью использовать встроенный рефрактометр.

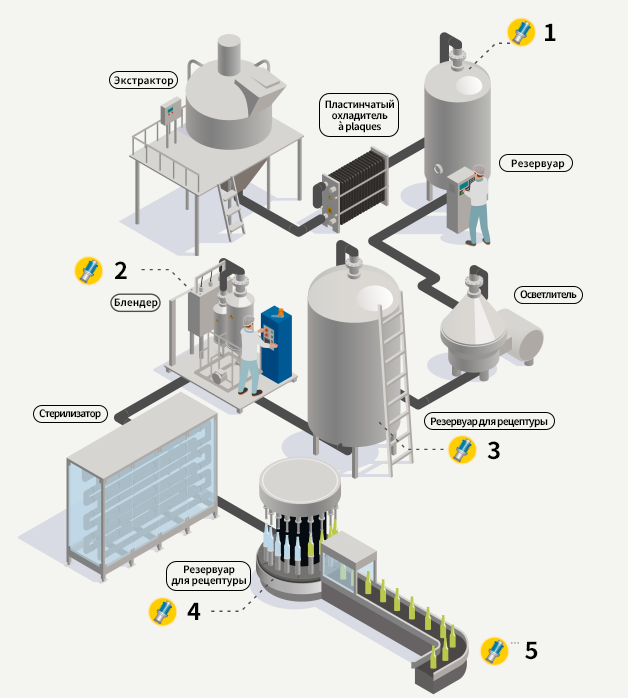

Пример производства напитков на основе чая
1. Подтверждение концентрации после экстракции
2. Система обратной связи по коэффициенту смешивания
3. Проверка концентрации перед компаундированием
4. Окончательная проверка перед розливом
5. Процесс использования рефрактометра
Блокировать несоответствия по процессам
Проверьте концентрацию экстракта
Управляйте выходом экстракции, измеряя Брикс экстрагированного раствора.
Система обратной связи по коэффициенту смешивания
Соотношение смешивания можно определять в режиме реального времени, и получать обратную связь, чтобы не было нестандартных продуктов.
Окончательная проверка перед розливом
Перед розливом в бутылки производится окончательная проверка продукта, чтобы убедиться, что он соответствует требованиям.
Стандарт (титан, хастеллой)
PRM-100α
модель из титана
PRM-100α(Titanium)
модель из хастеллой
PRM-100α(Hastelloy)
облегченная модель
PRM-100α DX
Низкоконцентрированные образцы измеряются точнее!
PRM-2000α
облегченная модель
PRM-2000α DX
Устанавливается на резервуаре (ферруле)
PRM-TANK100α(FER)
облегченная модель
(ферруле)
PRM-TANK100α DX(FER)
Устанавливается на резервуаре (ферруле)
PRM-TANK2000α(FER)
облегченная модель
(ферруле)
PRM-TANK2000α DX(FER)
Устанавливается на баке (фланец)
PRM-TANKα(FLN)
Для получения подробной информации, пожалуйста, свяжитесь с ATAGO.
SUS (стандартная спецификация)
Нержавеющая сталь с высокой прочностью и отличной коррозионной стойкостью. Санитарная спецификация.
Титан
Металл с высокой прочностью, малым весом, коррозионной стойкостью, термостойкостью. В частности, этот тип сплава обладает более высокой коррозионной стойкостью к соли, чем нержавеющая сталь.
Хастеллой
Сплав с высокой коррозионной стойкостью и жаростойкостью. Сплав с высокой коррозионной стойкостью и термостойкостью.* Hastelloy является торговой маркой Haines Corporation, США.
Для получения подробной информации, пожалуйста, свяжитесь с ATAGO.
Что такое VARIVENT®?
VARIVENT® — это стандарт для монтажа трубопроводов. В основном
используется в Европе, но также и в странах по всему миру. Смачиваемые части встроенных
рефрактометров могут быть адаптированы для работы с компонентами VARIVENT®. Также
доступны фитинги серий PRM и CM, соответствующие стандартам VARIVENT.
* VARIVENT® является зарегистрированным товарным знаком компании GEA
Tuchenhagen.
| Модель | PRM-100α |
|---|---|
| Cat.No. | 3574 |
| Диапазон | Показатель преломления (nD): от 1,32000 до 1,55700.
Брикс: от 0,00 до 100,00%. Температура (℃): от -5,0 до 160,0 ℃. |
| Разрешение | Показатель преломления (nD): 0,0001 или 0,00001.
Брикс: 0,1 или 0,01% Температура (℃): 0,1 ℃ |
| Точность | Показатель преломления (nD): ±0,00010
Брикс: ±0,05% Температура (℃): ±0,1℃ |
| Температурная компенсация | 5.0 до 100.0°C |
| Выход для сигнализации | Выход с открытым коллектором для настройки верхнего и нижнего пределов (выход сигнализации). |
| Выход | RS-232C, DC4 до 20mA |
| Кабель | Секция обнаружения - Секция дисплея (питание 12 В и RS-485)
Длина: стандартная 15м (максимум до 200м) |
Проточные рефрактометры PRM-100α
| Модель | PRM-100α-Titanium |
|---|---|
| Cat.No. | 3673 |
| Диапазон | Показатель преломления (nD): от 1,32000 до 1,55700.
Брикс: от 0,00 до 100,00%. Температура (℃): от -5,0 до 160,0 ℃. |
| Разрешение | Показатель преломления (nD): 0,0001 или 0,00001.
Брикс: 0,1 или 0,01% Температура (℃): 0,1 ℃ |
| Точность | Показатель преломления (nD): ±0,00010
Брикс: ±0,05% Температура (℃): ±0,1℃ |
| Температурная компенсация | 5.0 до 100.0°C |
| Выход для сигнализации | Выход с открытым коллектором для настройки верхнего и нижнего пределов (выход сигнализации). |
| Выход | RS-232C, DC4 до 20mA |
| Кабель | Секция обнаружения - Секция дисплея (питание 12 В и RS-485)
Длина: стандартная 15м (максимум до 200м) |
Проточные рефрактометры PRM-100α-Titanium
| Модель | PRM-100α-Hastelloy |
|---|---|
| Cat.No. | 3674 |
| Диапазон | Показатель преломления (nD): от 1,32000 до 1,55700.
Брикс: от 0,00 до 100,00%. Температура (℃): от -5,0 до 160,0 ℃. |
| Разрешение | Показатель преломления (nD): 0,0001 или 0,00001.
Брикс: 0,1 или 0,01% Температура (℃): 0,1 ℃ |
| Точность | Показатель преломления (nD): ±0,00010
Брикс: ±0,05% Температура (℃): ±0,1℃ |
| Температурная компенсация | 5.0 до 100.0°C |
| Выход для сигнализации | Open-collector output for high and low limit settings (alarm output) |
| Выход | RS-232C, DC4 до 20mA |
| Кабель | Секция обнаружения - Секция дисплея (питание 12 В и RS-485)
Длина: стандартная 15м (максимум до 200м) |
| Размеры и вес | Оптический модуль : 10.8 × 26.6 × 10.8cm, 3.3kg
Секция энергопотребления : 19.2 × 10 × 24cm, 3.3kg |
Проточные рефрактометры PRM-100α-Hastelloy
| Модель | PRM-100α DX |
|---|---|
| Cat.No. | 3676 |
| Диапазон | Показатель преломления (nD): от 1,32000 до 1,55700.
Брикс: от 0,00 до 100,00%. Температура (℃): от -5,0 до 160,0 ℃. |
| Разрешение | Показатель преломления (nD): 0,0001 или 0,00001.
Брикс: 0,1 или 0,01% Температура (℃): 0,1 ℃ |
| Точность | Показатель преломления (nD): ±0,00010
Брикс: ±0,05% Температура (℃): ±0,1℃ |
| Температурная компенсация | от 5,0 до 100,0ﾟС |
| Выход для сигнализации | Выход с открытым коллектором для настройки верхнего и нижнего пределов (выход тревоги). |
| Кабель | Секция обнаружения - Секция дисплея (питание 12В и RS-485)
Длина: стандартная 15м (максимальная до 200м) |
| Выход | RS-232C, от 4 до 20 мА постоянного тока |
Встроенный рефрактометр PRM-100α DX
| Модель | PRM-2000α |
|---|---|
| Cat.No. | 3641 |
| Измерительные шкалы | Показатель преломления, Брикс (сахароза, кукурузный сироп с высоким содержанием фруктозы, без сахара), концентрация (%), температура |
| Диапазон | Показатель преломления (nD): от 1,32069 до 1,36500.
Брикс: от 0,000 до 20,000% Температура (℃): от -35,0 до 165,0 ℃. |
| Разрешение | Показатель преломления (nD): 0,00001
Брикс: 0,001%/0,005%/0,01% Температура (℃): 0,1 ℃ |
| Точность | Показатель преломления (nD): ±0,00001 (от 1,32069 до 1,33681)
Показатель преломления (nD): ±0,00010 (от 1,33682 и выше) Брикс: ±0,007% (от 0,000 до 2,000%) Брикс: ±0,050% (от 2,001%) Стандартный образец (раствор сахара), при отсутствии резкого изменения температуры. |
| Температурная компенсация | от 5 до 90°С |
| Выход для сигнализации | Выход с открытым коллектором для настроек верхнего и нижнего пределов (выход сигнализации) |
| Выход | RS-232C, от 4 до 20 мА постоянного тока |
| Кабель | Между секцией обнаружения и секцией отображения вычислений (15м) (максимум до 200м) |
Проточные рефрактометры PRM-2000α
| Модель | PRM-2000α DX |
|---|---|
| Cat.No. | 3686 |
| Измерительные шкалы | Показатель преломления, Брикс (сахароза, кукурузный сироп с высоким содержанием фруктозы, без сахара), концентрация (%), температура |
| Диапазон | Показатель преломления (nD): от 1,32069 до 1,36500.
Брикс: от 0,000 до 20,000% Температура (℃): от -35,0 до 165,0 ℃. |
| Разрешение | Показатель преломления (nD): 0,00001
Брикс: 0,001%/0,005%/0,01% Температура (℃): 0,1 ℃ |
| Точность | Показатель преломления (nD): ±0,00001 (от 1,32069 до 1,33681)
Показатель преломления (nD): ±0,00010 (от 1,33682 и выше) Брикс: ±0,007% (от 0,000 до 2,000%) Брикс: ±0,050% (от 2,001%) Стандартный образец (раствор сахара), при отсутствии резкого изменения температуры. |
| Температурная компенсация | от 5 до 90°С |
| Выход для сигнализации | Выход с открытым коллектором для настроек верхнего и нижнего пределов (выход сигнализации) |
| Выход | RS-232C, от 4 до 20 мА постоянного тока |
| Кабель | Между секцией обнаружения и секцией отображения вычислений (15м) (максимум до 200м) |
Проточные рефрактометры PRM-2000α DX
| Модель | PRM-TANK100α(FER) |
|---|---|
| Cat.No. | 3577 |
| Диапазон | Показатель преломления (nD): от 1,32000 до 1,55700.
Брикс: от 0,00 до 100,00%. Температура (℃): от -5,0 до 160,0 ℃. |
| Разрешение | Показатель преломления (nD): 0,0001 или 0,00001.
Брикс: 0,1 или 0,01% Температура (℃): 0,1 ℃ |
| Точность | Показатель преломления (nD): ±0,00010
Брикс: ±0,05% Температура (℃): ±0,1℃ |
| Температурная компенсация | 5.0 до 100.0ﾟC |
| Выход для сигнализации | Верхний и нижний пределы регулирования можно установить с помощью клавиш. |
| Выход | RS-232C, DC4 до 20mA |
| Кабель | Секция обнаружения - Секция дисплея (питание 12 В и RS-485)
Длина: стандартная 15м (максимум до 200м) |
Проточный рефрактометр PRM-TANK100α(FER)
| Модель | PRM-TANK100α DX(FER) |
|---|---|
| Cat.No. | 3677 |
| Диапазон | Показатель преломления (nD): от 1,32000 до 1,55700.
Брикс: от 0,00 до 100,00%. Температура (℃): от -5,0 до 160,0 ℃. |
| Разрешение | Показатель преломления (nD): 0,0001 или 0,00001.
Брикс: 0,1 или 0,01% Температура (℃): 0,1 ℃ |
| Точность | Показатель преломления (nD): ±0,00010
Брикс: ±0,05% Температура (℃): ±0,1℃ |
| Температурная компенсация | от 5,0 до 100,0ﾟС |
| Выход для сигнализации | Верхний и нижний пределы регулирования можно установить с помощью клавиш. |
| Выход | RS-232C, DC4 до 20mA |
| Кабель | Секция обнаружения - Секция дисплея (питание 12 В и RS-485)
Длина: стандартная 15м (максимум до 200м) |
Технологический рефрактометр PRM-TANK100α DX(FER)
| Модель | PRM-TANK2000α(FER) |
|---|---|
| Cat.No. | 3578 |
| Измерительные шкалы | Показатель преломления, Брикс (сахароза, кукурузный сироп с высоким содержанием фруктозы, без сахара), концентрация (%), температура |
| Диапазон | Показатель преломления (nD): от 1,32069 до 1,36500.
Брикс: от 0,000 до 20,000% Температура (℃): от -35,0 до 165,0 ℃. |
| Разрешение | Показатель преломления (nD): 0,00001
Брикс: 0,001%/0,005%/0,01% Температура (℃): 0,1 ℃ |
| Точность | Показатель преломления (nD): ±0,00001 (от 1,32069 до 1,33681)
Показатель преломления (nD): ±0,00010 (от 1,33682 и выше) Брикс: ±0,007% (от 0,000 до 2,000%) Брикс: ±0,050% (от 2,001%) Стандартный образец (раствор сахара), при отсутствии резкого изменения температуры. |
| Температурная компенсация | от 5 до 90°С |
| Выход для сигнализации | Выход с открытым коллектором для настроек верхнего и нижнего пределов (выход сигнализации) |
| Выход | RS-232C, от 4 до 20 мА постоянного тока |
| Кабель | Между секцией обнаружения и секцией отображения вычислений (15м) (максимум до 200м) |
Проточные рефрактометры PRM-TANK2000α(FER)
| Модель | PRM-TANK2000α DX(FER) |
|---|---|
| Cat.No. | 3687 |
| Измерительные шкалы | Показатель преломления, Брикс (сахароза, кукурузный сироп с высоким содержанием фруктозы, без сахара), концентрация (%), температура |
| Диапазон | Показатель преломления (nD): от 1,32069 до 1,36500.
Брикс: от 0,000 до 20,000% Температура (℃): от -35,0 до 165,0 ℃. |
| Разрешение | Показатель преломления (nD): 0,00001
Брикс: 0,001%/0,005%/0,01% Температура (℃): 0,1 ℃ |
| Точность | Показатель преломления (nD): ±0,00001 (от 1,32069 до 1,33681)
Показатель преломления (nD): ±0,00010 (от 1,33682 и выше) Брикс: ±0,007% (от 0,000 до 2,000%) Брикс: ±0,050% (от 2,001%) Стандартный образец (раствор сахара), при отсутствии резкого изменения температуры. |
| Температурная компенсация | от 5 до 90°С |
| Выход для сигнализации | Выход с открытым коллектором для настроек верхнего и нижнего пределов (выход сигнализации) |
| Выход | RS-232C, от 4 до 20 мА постоянного тока |
| Кабель | Между секцией обнаружения и секцией отображения вычислений (15м) (максимум до 200м) |
Проточные рефрактометры PRM-TANK2000α DX(FER)
| Модель | PRM-TANKα(FLN) |
|---|---|
| Cat.No. | 3575 |
| Диапазон | Показатель преломления 1.31700 до 1.51000 Brix 0.00 до 85.00% |
| Точность | (nD) : ±0.0001 Brix : ±0.1% |
| Температурная компенсация | 5.0 до 100.0°C |
| Выход | RS-232C, DC4 до 20mA |
| Выход для сигнализации | Оптронная пара по схеме с открытым коллектором при выходе значений измерений за верхнюю или нижнюю границу |
| Кабель | Кабель длиной 15 м (на заказ можно изготовить длиной до 200 м) между блоками управления и измерения |
Проточные рефрактометры PRM-TANKα(FLN)
| Модель | RE-67590 |
|---|---|
| Другие характеристики | Для прямых трубопроводов. Нет необходимости повторно снимать встроенный рефрактометр. |
Призма стеклоочистителя RE-67590
