Khúc xạ kế nội tuyến
Độ chính xác cao hơn nữa. Đảm bảo an toàn.

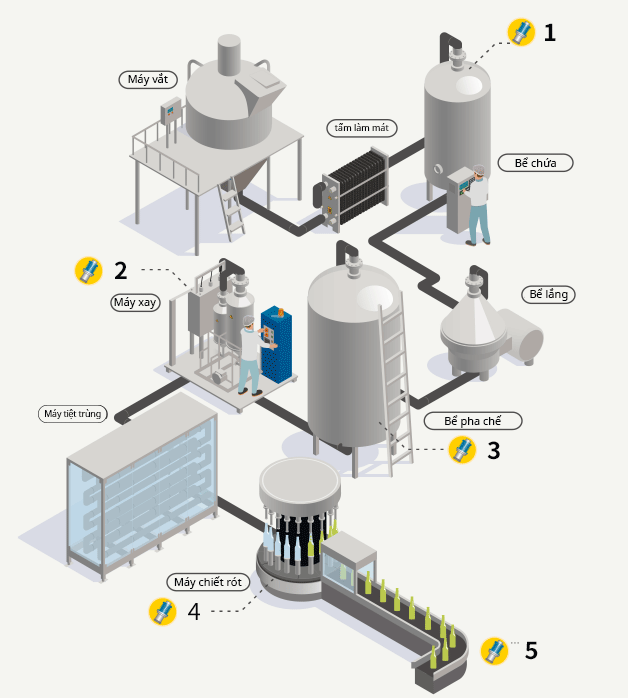

Phát hiện tỷ lệ pha trộn trong thời gian thực và cung cấp phản hồi để ngăn ngừa sản phẩm không đạt tiêu chuẩn.
Thực hiện kiểm tra cuối cùng để đảm bảo sản phẩm đáp ứng các thông số kỹ thuật trước khi đóng gói. Nó cũng có thể được sử dụng để giảm thiểu thất thoát chất lỏng bằng cách quản lý quá trình chuyển đổi sang nước trong quá trình vệ sinh.
Việc biết độ Brix của chất lỏng được chiết xuất cho phép bạn kiểm soát tốc độ chiết xuất. Tùy thuộc vào tốc độ chiết xuất, có thể thực hiện chiết xuất lại.
Liên tục xác nhận nồng độ nằm trong phạm vi quy định. Đo trực tuyến là một hình thức kiểm tra toàn bộ thể tích.
Nhiễm bẩn do dung dịch tẩy rửa (nước) /
Phát hiện sự thay đổi nồng độ trong thời gian thực để xác định các sản phẩm không đạt tiêu chuẩn.
Sai sót của con người trong quá trình đo lường theo lô.
Với phương pháp đo tự động toàn bộ thể tích, sai sót của con người là điều không thể xảy ra.
Các khiếm khuyết trong nguyên liệu thô hoặc quy trình thượng nguồn
Ngăn chặn các sai sót trong từng quy trình bằng cách trang bị thiết bị riêng cho mỗi quy trình.
Các sai sót không rõ nguyên nhân
Việc lưu trữ dữ liệu cho phép điều tra nguyên nhân.
Dòng sản phẩm PRM được chia thành hai phần: "phần phát hiện", được tích hợp vào đường ống hoặc gắn trực tiếp vào bồn chứa, và "phần hiển thị", được gắn vào hộp điều khiển hoặc thiết bị khác. Phần phát hiện và phần hiển thị được kết nối bằng một dây cáp duy nhất, được cung cấp kèm theo dây cáp dài 15m (có thể kéo dài đến 200m).
Bộ phận cảm biến xuất dữ liệu chỉ số khúc xạ và nhiệt độ đến bộ phận hiển thị thông qua tín hiệu số RS-485. Bộ phận hiển thị cũng cung cấp nguồn điện cho bộ phận cảm biến.
Phần phát hiện
Phần hiển thị
RS-485
(Chỉ số khúc xạ / Nhiệt độ)
Nguồn điện DC 12V
Tiêu chuẩn 15m
(Tối đa lên đến 200m)
Đầu ra máy ghi
(DC4 đến 20mA)
Kết quả đầu ra của máy tính
(RS-232C)
Cài đặt giới hạn cao và thấp
(Ngõ ra cực thu hở)
Chức năng này sẽ phát ra tín hiệu báo động khi phát hiện giá trị đo nằm ngoài phạm vi điều khiển đã được thiết lập trước.
Chức năng này giúp nhanh chóng phát hiện bất kỳ sự không đạt chuẩn nào trong mẫu chất lỏng trên dây chuyền sản xuất của nhà máy. Trong quy trình tích hợp máy đo khúc xạ nội tuyến, bạn có thể thiết lập giới hạn kiểm soát trên và dưới cho các sản phẩm đạt yêu cầu, hoặc chỉ định số giây đo liên tục không đạt chuẩn sẽ kích hoạt tín hiệu báo động.
Sử dụng mạch điều khiển rơle, các giá trị bất thường có thể được phát hiện và điều khiển bằng cách đưa chúng vào bộ điều khiển trình tự, chẳng hạn như bật đèn báo động.
Ngoài chỉ số Brix và chiết suất, người dùng có thể tùy chỉnh thang đo để hiển thị trực tiếp nồng độ cụ thể của chất lỏng mẫu.
Người dùng có thể đăng ký các thang đo bằng cách chuẩn bị dữ liệu "chỉ số khúc xạ so với nồng độ (ở mỗi nhiệt độ)" của mẫu chất lỏng và gửi dữ liệu đó dưới dạng tệp văn bản qua RS-232C.
Là một phần của SDGs, một dự án nhằm thu nhỏ kích thước sản phẩm đã được triển khai.
PRM-100α DX ra đời từ điều này.
Bằng cách thu nhỏ sản phẩm, lượng công đoạn cắt gọt các bộ phận kim loại đã được giảm thiểu, dẫn đến một sản phẩm bền vững hơn.
Sản phẩm DX (Cao cấp)
Thúc đẩy DX (Digital Transformation).
Máy đo này có khả năng đo phạm vi rộng từ 0,00 đến 80,0% Brix với độ chính xác cao ±0,1%. Nhiều loại cân chuyên dụng và một mẫu chống cháy nổ an toàn đáp ứng các nhu cầu khác nhau.
Được trang bị chức năng đầu ra dòng điện DC 4mA đến 20mA để sử dụng với máy ghi âm. Được trang bị đầu ra dữ liệu RS-232C để sử dụng với máy tính.
Được trang bị chức năng bù nhiệt tự động, máy có thể hoạt động trong phạm vi nhiệt độ rộng từ 5°C đến 100°C. Bề mặt tiếp xúc với nước có thể chịu được nhiệt độ lên đến 160°C, cho phép vệ sinh CIP và SIP an toàn.
Chúng tôi cung cấp các bề mặt tiếp xúc với chất lỏng được tùy chỉnh để đo mẫu hóa chất. Thông số kỹ thuật thép không gỉ tiêu chuẩn có thể được nâng cấp lên Hastelloy hoặc titan. Vì tất cả các kim loại đều được gia công và đánh bóng tại xưởng, chúng tôi rất linh hoạt trong việc đáp ứng các yêu cầu thay đổi vật liệu.
Cam kết của chúng tôi về việc sử dụng lâu dài dẫn đến độ bền cao và tỷ lệ hỏng hóc thấp. Trong trường hợp cần sửa chữa (rất hiếm khi xảy ra), chúng tôi sẽ phản hồi nhanh chóng và lịch sự.
Nếu quý khách tự chuẩn bị dây dẫn và nguồn điện, sẽ không phát sinh thêm phí lắp đặt. Nếu có bất kỳ thắc mắc nào, vui lòng liên hệ với chúng tôi để được tư vấn.
Sản phẩm đáp ứng mức độ hoàn thiện bề mặt Ra 0,8 hoặc thấp hơn theo yêu cầu của Tiêu chuẩn vệ sinh EHEDG và 3-A đối với các bộ phận tiếp xúc với chất lỏng, đồng thời đáp ứng các yêu cầu về thành phần thép không gỉ được quy định trong EC số 1935/2004 và FDA (21 CFR)-GRAS (Được công nhận là an toàn nói chung).
Bề mặt được làm ướt hoàn toàn phẳng.
Thiết kế hoàn toàn phẳng này giảm thiểu sự bám dính của chất lỏng mẫu lên bề mặt lăng kính, đảm bảo hiệu quả vệ sinh. Để loại bỏ ngay cả những bậc thang nhỏ nhất giữa bề mặt lăng kính và bệ đỡ lăng kính, bệ đỡ lăng kính được đánh bóng lại với độ chính xác đến 1/100 mm trong quá trình sản xuất.
Hệ thống đường ống hình chữ π trước đây đã được loại bỏ, và hình dạng của các đoạn dẫn mẫu thẳng và hình chữ L ban đầu đã được cải tiến. Điều này giúp loại bỏ hiện tượng tích tụ chất lỏng và cải thiện hiệu suất thay thế, từ đó nâng cao khả năng phát hiện nhiệt độ.
Đối với những trường hợp không thể tránh khỏi hiện tượng bám dính vào bề mặt lăng kính do tính chất của chất lỏng mẫu trong quá trình đo kéo dài, chúng tôi cung cấp thiết bị siêu âm chống bám dính US-α/Prism Wiper.
Loại bỏ sự cần thiết phải dừng dây chuyền hoặc liên tục tháo máy đo khúc xạ tích hợp để làm sạch bề mặt lăng kính.
Đội hình
Thiết bị siêu âm chống dính
US-α
Làm sạch bề mặt lăng kính bằng tay
Gạt mưa lăng kính điều chỉnh bằng tay
Vật liệu chế tạo theo yêu cầu cho các bộ phận tiếp xúc với chất lỏng trong đường ống.
Chúng tôi cung cấp các bề mặt tiếp xúc với chất lỏng được tùy chỉnh để đo mẫu hóa chất. Thông số kỹ thuật thép không gỉ tiêu chuẩn có thể được nâng cấp lên Hastelloy hoặc titan. Vì tất cả các kim loại đều được gia công và đánh bóng tại xưởng, chúng tôi rất linh hoạt trong việc đáp ứng các yêu cầu thay đổi vật liệu.
SUS (tiêu chuẩn kỹ thuật)
Thép không gỉ có độ bền cao và khả năng chống ăn mòn tuyệt vời. Tiêu chuẩn vệ sinh.
Titan
Một loại kim loại bền, nhẹ, chống ăn mòn và chịu nhiệt. Nó có khả năng chống ăn mòn tốt hơn thép không gỉ, đặc biệt là đối với muối.
Hastelloy
Một hợp kim có khả năng chống ăn mòn và chịu nhiệt cao. Nó đặc biệt kháng axit clohydric và axit sulfuric, và khả năng chống ăn mòn của nó không dễ bị suy giảm ngay cả ở nhiệt độ cao.
Chúng tôi cũng cung cấp đường ống đáp ứng tiêu chuẩn Varivent.
Vui lòng liên hệ với chúng tôi để biết thêm chi tiết.
VARIVENT® là gì?
VARIVENT® là một tiêu chuẩn cho việc lắp đặt đường ống. Tiêu chuẩn này chủ yếu được sử dụng ở châu Âu. Việc lắp đặt có thể được thực hiện bằng cách điều chỉnh kích thước của hệ thống đường ống để tuân thủ tiêu chuẩn Varivent. Dòng sản phẩm PRM và CM cũng cung cấp các loại đường ống tuân thủ tiêu chuẩn Varivent. * VARIVENT® là nhãn hiệu đã được đăng ký của GEA Process Engineering, Inc./p>
Hướng dẫn đo lường lắp đặt trong đường ống
Đề xuất về hệ thống quản lý tự động dầu cắt gọt.
| Người mẫu | PRM-100α DX |
|---|---|
| Cat.No. | 3676 |
| Phạm vi | Chỉ số khúc xạ (nD): 1,32000 đến 1,55700
Brix: 0,00 đến 100,00% Nhiệt độ (℃): -5,0 đến 160,0℃ |
| Nghị quyết | Chỉ số khúc xạ (nD): 0,0001 hoặc 0,00001
Brix: 0,1 hoặc 0,01% Nhiệt độ (℃）: 0,1℃ |
| Sự chính xác | Chỉ số khúc xạ (nD): ±0,00010
Brix: ±0,05% Nhiệt độ (℃): ±0,1℃ |
| Sự cân bằng nhiệt độ | 5,0 đến 100,0ﾟC |
| Cài đặt giới hạn cao và thấp | High and low control limits can be set with keys. |
| Đầu ra cảnh báo | Open-collector output for high- and low-limit settings (alarm output). |
| Cáp | Detection section - Display section (power supply 12V and RS-485)
Length: standard 15m (maximum up to 200m) |
| đầu ra | RS-232C, DC4 to 20mA |
Máy đo khúc xạ trong dòng PRM-100α DX
| Người mẫu | PRM-2000α DX |
|---|---|
| Cat.No. | 3686 |
| Mục đo lường | Chỉ số khúc xạ, Brix (sucrose, xi-rô ngô có hàm lượng fructose cao, không đường), nồng độ (%), Nhiệt độ |
| Phạm vi | Chỉ số khúc xạ (nD): 1.32069 đến 1.36500
Brix : 0,000 đến 20,000% Nhiệt độ (°C): -35,0 đến 165,0°C |
| Nghị quyết | Chỉ số khúc xạ (nD): 0,00001
Brix : 0,001% / 0,005% / 0,01% Nhiệt độ (°C): 0,1°C |
| Sự chính xác | Chỉ số khúc xạ (nD): ±0,00001 (1,32069 đến 1,33681)
Chỉ số khúc xạ (nD): ±0.00010 (từ 1.33682 trở lên) Brix: ±0,007% (0,000 đến 2,000%) Brix : ±0,050% (từ 2,001% trở lên) Mẫu chuẩn (dung dịch đường), khi không có sự thay đổi nhiệt độ đột ngột |
| Sự cân bằng nhiệt độ | 5 đến 90ﾟC |
| Cài đặt giới hạn cao và thấp | Giới hạn kiểm soát cao và thấp có thể được đặt bằng phím. |
| đầu ra | RS-232C, DC4 đến 20mA |
| Đầu ra cảnh báo | Đầu ra bộ thu mở cho cài đặt giới hạn cao và thấp (Đầu ra cảnh báo) |
| Cáp | Giữa phần phát hiện và phần hiển thị tính toán (15m) (tối đa lên tới 200m) |
Khúc xạ kế nội tuyến PRM-2000α DX
| Người mẫu | PRM-TANK100α DX(FER) |
|---|---|
| Cat.No. | 3677 |
| Phạm vi | Chỉ số khúc xạ (nD): 1,32000 đến 1,55700
Brix: 0,00 đến 100,00% Nhiệt độ (℃): -5,0 đến 160,0℃ |
| Nghị quyết | Chỉ số khúc xạ (nD): 0,0001 hoặc 0,00001
Brix: 0,1 hoặc 0,01% Nhiệt độ (℃）: 0,1℃ |
| Sự chính xác | Chỉ số khúc xạ (nD): ±0,00010
Brix: ±0,05% Nhiệt độ (℃): ±0,1℃ |
| Sự cân bằng nhiệt độ | 5,0 đến 100,0ﾟC |
| Cài đặt giới hạn cao và thấp | Có thể thiết lập giới hạn kiểm soát cao và thấp bằng phím. |
| đầu ra | RS-232C, DC4 đến 20mA |
| Đầu ra cảnh báo | Báo động đầu ra khi phép đo vượt quá giới hạn trên và dưới |
| Cáp | Cáp giữa các đơn vị phát hiện và hiển thị: tiêu chuẩn 15m (có thể kéo dài tới 200m) |
Quá trình khúc xạ kế PRM-TANK100α DX(FER)
| Người mẫu | PRM-TANK2000α DX(FER) |
|---|---|
| Cat.No. | 3687 |
| Mục đo lường | Chỉ số khúc xạ, Brix (sucrose, xi-rô ngô có hàm lượng fructose cao, không đường), nồng độ (%), Nhiệt độ |
| Phạm vi | Chỉ số khúc xạ (nD): 1.32069 đến 1.36500
Brix : 0,000 đến 20,000% Nhiệt độ (°C): -35,0 đến 165,0°C |
| Nghị quyết | Chỉ số khúc xạ (nD): 0,00001
Brix : 0,001% / 0,005% / 0,01% Nhiệt độ (°C): 0,1°C |
| Sự chính xác | Chỉ số khúc xạ (nD): ±0,00001 (1,32069 đến 1,33681)
Chỉ số khúc xạ (nD): ±0.00010 (từ 1.33682 trở lên) Brix: ±0,007% (0,000 đến 2,000%) Brix : ±0,050% (từ 2,001% trở lên) Mẫu chuẩn (dung dịch đường), khi không có sự thay đổi nhiệt độ đột ngột |
| Sự cân bằng nhiệt độ | 5 đến 90ﾟC |
| Cài đặt giới hạn cao và thấp | Giới hạn kiểm soát cao và thấp có thể được đặt bằng phím. |
| đầu ra | RS-232C, DC4 đến 20mA |
| Đầu ra cảnh báo | Đầu ra bộ thu mở cho cài đặt giới hạn cao và thấp (Đầu ra cảnh báo) |
| Cáp | Giữa phần phát hiện và phần hiển thị tính toán (15m) (tối đa lên tới 200m) |
Khúc xạ kế nội tuyến PRM-TANK2000α DX(FER)
| Người mẫu | PRM-TANKα(FLN) |
|---|---|
| Cat.No. | 3575 |
| Mục đo lường | Chỉ số khúc xạ (nD)
Brix, nồng độ, nhiệt độ |
| Phạm vi | Chỉ số khúc xạ (nD): 1,31700 đến 1,51000
Brix: 0,00 đến 85,00% |
| Nghị quyết | Chỉ số khúc xạ (nD):0,0001 hoặc 0,00001
Brix: 0,1 hoặc 0,01% |
| Sự chính xác | Chỉ số khúc xạ (nD): ±0,0001
Độ Brix : ±0.1% |
| Sự cân bằng nhiệt độ | 5,0 đến 100,0ﾟC |
| đầu ra | RS-232C, DC4 đến 20mA |
| Đầu ra cảnh báo | Đầu ra bộ thu mở cho cài đặt giới hạn cao và thấp (đầu ra cảnh báo) |
| Cáp | Cáp giữa các thiết bị phát hiện và hiển thị: tiêu chuẩn 15m (có thể mở rộng lên tới 200m) |
Khúc xạ kế quá trình PRM-TANKα(FLN)
