シンプル仕様で使いやすい
コンパクトインラインモデル

CM series
CM series

濃度モニター

CM series

老舗の
「液体の濃度を測る」専門メーカー

アタゴの取り組み

CM-800αシリーズ
選ばれる9つのポイント

広範囲と充分な精度

広範囲と充分な精度

測定範囲Brix0.00～80.0%の広範囲を測定精度±0.1%の高精度で測定できます。豊富な専用目盛りや、本質安全防爆対応モデルなど様々なニーズに対応。取り付けは、配管に設置するタイプと、タンク直付け可能なへルール仕様タイプがあり、設置場所に合わせて最適な器種をお選びいただけます。

低温から高温まで対応

低温から高温まで対応

アタゴのCM-800αシリーズは、自動温度補正機能を搭載しており、5℃から100℃までの広範囲な温度に対応します。接液面は、160℃まで対応可能のため、CIP洗浄やSIP洗浄も安心して行えます。

フラットプリズムで衛生的

フラットプリズムで衛生的

接液部は完全フルフラット。フルフラットにすることで、試料液のプリズム面への付着を最小限に抑え衛生的です。プリズム面とプリズムステージとの間に生じるほんのわずかな段差をなくすため、製造時にプリズムステージを1/100mm単位で再研磨しています。

超音波洗浄装置やプリズムワイパーで衛生面と安定測定を強化

超音波洗浄装置やプリズムワイパーで衛生面と安定測定を強化

試料液の性質上、どうしても長時間の測定によるプリズム面への付着を避けられない場合のために、付着防止用超音波装置 US-α/プリズムワイパーをご用意しております。プリズム面の清掃のために、毎回、ラインをストップさせたり、インライン屈折計を何度も取り外す手間は一切不要。

豊富な専用目盛り

豊富な専用目盛り

エチレングリコール、プロピレングリコール、尿素水、NMP、過酸化水素水、DMF、食塩水、水酸化ナトリウム、エチルアルコール（V/V）、エチルアルコール（W/W）、IPA、麦汁、ワインなど豊富な専用目盛りをご用意しています。

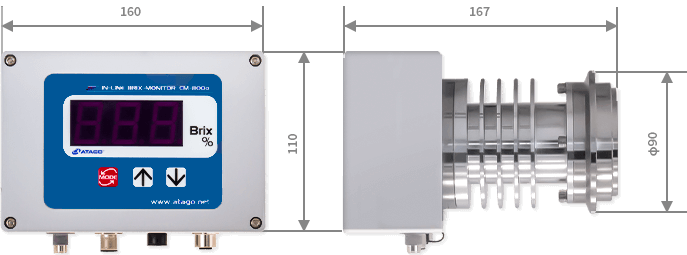

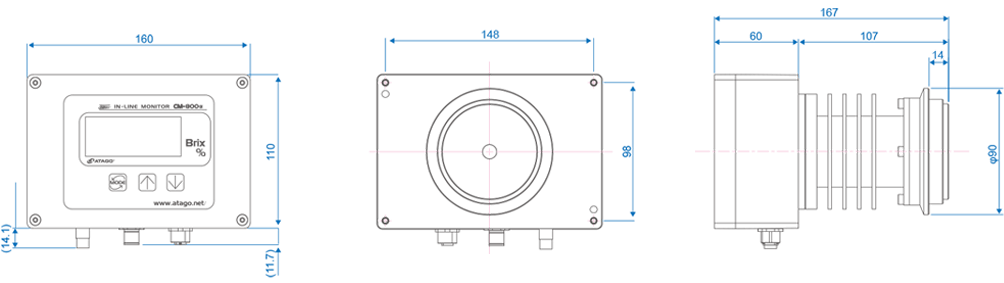

検出部・演算部一体型でコンパクト

検出部・演算部一体型でコンパクト

前面に操作・表示部、背面にセンサー検出部を備えたユニット型のインライン屈折計です。コンパクトなサイズ感は、様々な工程での設置に最適です。

強酸強アルカリにも対応（ハステロイ/チタン)

強酸強アルカリにも対応（ハステロイ/チタン)

CM-800αシリーズは、ケミカル系試料を測定したい場合に、接液部のカスタマイズを承っております。標準のステンレス仕様を、ハステロイやチタン仕様にすることが可能です。社内ですべての金属を削り、磨いているからこそ、素材の変更にも柔軟に対応いたします。

食品関連設備でのご使用にも安心

食品関連設備でのご使用にも安心

アタゴのインライン計は、安全衛生規格EHEDGや3-A Sanitary Standardsの要求する接液部に関する表面仕上げレベル Ra 0.8以下をクリアし、EC No 1935/2004 または、FDA (21 CFR)-GRAS(Generally Recognized as Safe)で規定されているステンレスに関する成分要件をもクリアした仕様となっており、食品関連設備でのご使用にも安心してお使い頂けます。

世界80か国の実績で安心の品質

世界80か国の実績で安心の品質

インライン濃度計は、使用中に不具合が生じると、生産をストップしなければならず、お客様の生産に大きな影響を及ぼします。そのため、製品に対しては、安心の信頼と実績が重要なポイントになります。CM-800αシリーズは発売以来20年以上、世界中で高い評価をいただいているロングセラー製品です。万が一の不具合の場合は、代替機のお貸出しもしており、万全のサポート体制を提供いたします。

インライン計　製品紙芝居
インライン計　製品紙芝居

CM-800αシリーズ
活用事例

お茶系飲料 製造例
POINT

工程ごとに不適合をブロック

原料製造工程

抽出液の濃度確認

抽出した液のBrixを知ることで、抽出率を管理しています。抽出率によっては、再抽出等を実施したりします。

ブレンド工程

混合比率のフィードバック

リアルタイムで混合比率が検出でき、規格外品がでないようにフィードバック。

充填工程

充填前最終チェック

充填前の製品が規格内に入っているか、最終チェックします。また、洗浄時の水との切り替えを管理することで液ロスの削減にも活用できます。

CM-800αシリーズ
アプリケーション

飲料

コーヒー・お茶

ビール

ゼリー・グミ

豆乳・豆腐

トマトピューレ

トマトケチャップ

食塩水

お酢

廃液・排水

表面処理剤

DMF・DMAC・DMSO

白色離型剤

過酸化水素水・苛性ソーダ

レジスト

めっき液（硫酸）

CM-800αシリーズ
ラインナップ

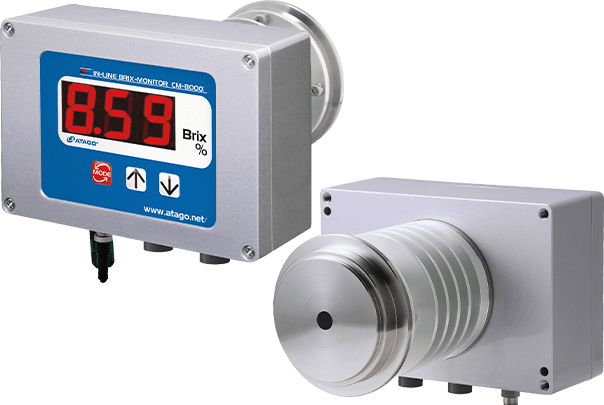

CM-800αシリーズ

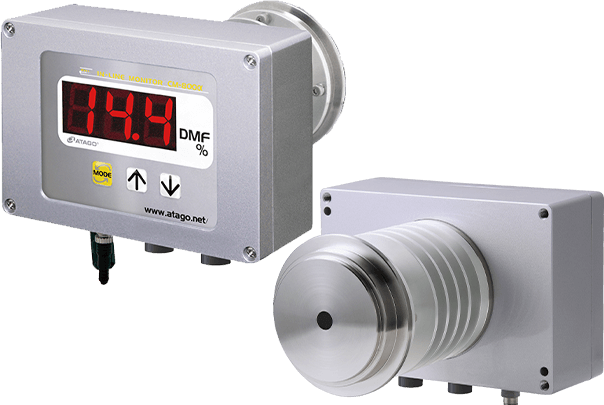

防爆 シリーズ

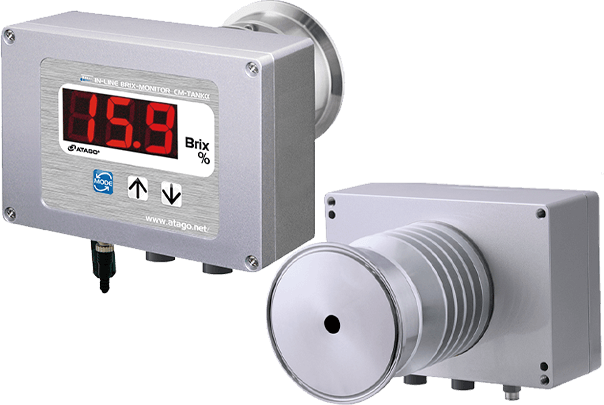

CM-TANKα(FER) シリーズ

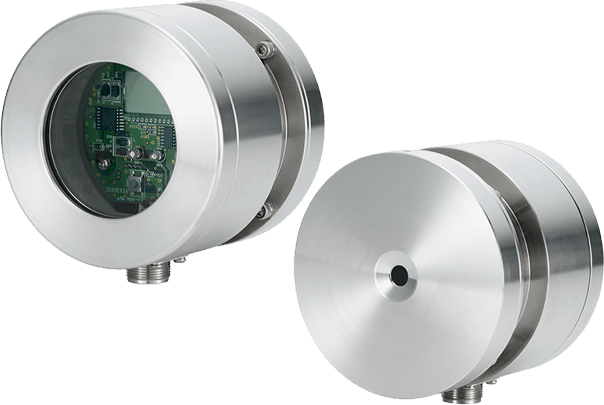

CM-INTANK シリーズ

オプション

保守契約プランが誕生!
サステナブルで高品質の生産を支えるライン上の機器を
常にベストな状態でご利用いただくためのお得なサービスです。

詳しくはこちら
サステナブルプラン

インライン接液部の材質を特注で承ります。

詳細は弊社までお問合せください。

お問合せはこちら

SUS（標準仕様）

SUS（標準仕様）

強度が高く、耐食性に優れたステンレス鋼。サニタリー仕様。

チタン

チタン

強度が高く、軽量、耐食性、耐熱性を備えた金属。 特に塩に対してステンレスよりも高い耐食性がある。

ハステロイ

ハステロイ

耐食性、耐熱性が高い合金。 特に、塩酸や硫酸に強く、高温化でも耐食性が損なわれにくい。※ハステロイは米ヘインズ社の商標です。

PRM シリーズ・CM シリーズは
バリベント規格対応の配管も承ります。

詳細は弊社までお問合せください。

お問合せはこちら

■ VARIVENT®（バリベント）とは

VARIVENT®（バリベント）は、配管への取りつけ方法の規格です。主にヨーロッパで使われています。配管取り付け部の寸法をバリベント規格に合わせた寸法にすることで対応可能になります。PRM シリーズ・CM シリーズはバリベント規格対応の配管も承ります。
※ VARIVENT®（バリベント）は、GEA プロセスエンジニアリング株式会社の登録商標です

CM-800αシリーズ
試料導入部
